18G対応 HDMIリピーター ケーブルセット品 販売終了
本製品は、4K/60p（18Gbps）対応のHDMIリピータ（延長器）とHDMIケーブルのセット品です。最大3840×2160（4K/60p 8bit 4:4:4、12bit 4:2:2）の解像度やFull 4K（UHD）に対応しており、最新規格の「HDMI 2.0a」対応のケーブルを最大20m(10m＋リピータ+10m)延長する事が出来ます。HDCP 2.2対応、新規格ULTRA HD Blu-rayにも対応しています。
- HDMI2.0a(3D&4Kサポート)およびHDCP Rev2.2に対応 ※3Dは1080Pのみサポート
- 4k/60p（8bit 4:4:4、12bit 4:2:2/18Gbps）に対応し、Full 4K(UHD)の延長が可能
- HDCP 2.2対応、4K放送や新規格「ULTRA HD Blu-ray」にも対応可能（HDR機能も対応）
- 接続環境に合わせて選択可能なケーブル長を4種類から選択可能(12m/13m/15m/20m)
- 標準添付品のAC電源アダプタ1.5mでは短い場合、オプション(別売)のAC電源アダプタ10mを選択可能
- HDMIケーブルがリピータから抜ける事故を未然に防止する専用抜け防止固定金具もオプション(別売)で選択可能

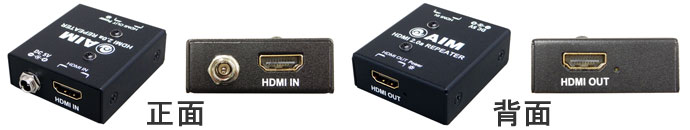

HDMIリピーター 正面/背面
ARP-18G/1002、ARP-18G/1003、ARP-18G/1005 使用例
ARP-18G/1010＋AC電源ケーブル 10m（オプション） 使用例
18G対応 HDMIリピーター 仕様
| HDMI規格 | HDMI2.0a準拠 |
|---|---|
| HDCP | HDCP1.4およびHDCP2.2対応 |
| 帯域 | 最大600MHz/18Gbps |
| 対応解像度 | 4K/60p 12bit （4:2:2） 4K60p 8bit（4:4:4） |
| ESD保護/試験 | Human body model: ±15kV (air-gap discharge) & ±8kV (contact discharge) |
| CEC信号 | 対応（リンク機能） |
| 入力端子 | HDMI TypeA（メス）×1 |
| 出力端子 | HDMI TypeA（メス）×1 |
| HDMI I/O 最大接続長 | 入力最長10m、出力最長10m（注1） |
| 筐体ケース | メタルハウジング |
| サイズ | 49mm×56mm×17mm |
| 本体重量 | 95g |
| 電源電力 | DC5V/2A（出力機器の+5Vバスパワーも対応) |
| 消費電力 | 最大3W |
| 動作温度 | 0℃～40℃ |
| 保存温度 | -10℃～60℃ |
| 相対湿度 | 20～80%RH（結露なきこと） |
| EDID | バイパス |
| RoHS | 対応 |
注1 エイム製ケーブルJPHC-02/03/05および付属のHDMIケーブル 10mを使用し、4K@60(4:4:4, 8bit)の信号を入出力した場合の最大延長距離です。なお、入出力機器の組み合わせおよび他社製ケーブルを使用した場合は、記載された距離の範囲内でも映像が正常に出力されない場合があります。
セット品ケーブル 仕様
| 2m | 3m | 5m | 10m | |
|---|---|---|---|---|
| 型番 | JPHC-02 | JPHC-03 | JPHC-05 | － （単品販売不可） |
| コネクタ | HDMI A-type（19pin） | |||
| 対応解像度 | HDR 4K2K@60（4:2:2 12bits）/4K2K@60（4:4:4 8bits） | |||
| 導体（※TMDSライン） | AWG28 | AWG24 | ||
| ケーブル外径 | 6.5mm | 8.5mm | ||
| ケーブル最大曲げ半径 | 90mm（コネクタ部からの数値） | |||
| コネクタカバー（シェル） | ダイキャスト（金属） | モールド（樹脂）成型 | ||
| ケーブル色 | 黒 | |||
| オプション対応 | with Ethernet | |||
| RoHS | 対応 | |||
| その他 | Premium HDMI 相当 | － | ||
| コネクタサイズ（mm） |  |
 |
||
| 外観 |  |
 |
||
| 備考 | ケーブル仕様書 | |||
18G対応 HDMIリピーター ケーブルセット品 発注情報
| 型番 | 製品名 | 備考 |
|---|---|---|
| ARP-18G/1002 | HDMIリピーター18G対応＋10m＋2mセット | ユーザーマニュアル 販売終了 |
| ARP-18G/1003 | HDMIリピーター18G対応＋10m＋3mセット | |
| ARP-18G/1005 | HDMIリピーター18G対応＋10m＋5mセット | |
| ARP-18G/1010 | HDMIリピーター18G対応＋10m＋10mセット |
セット内容
| 型番 | ARP-18G/1002 | ARP-18G/1003 | ARP-18G/1005 | ARP-18G/1010 |
|---|---|---|---|---|
| 総ケーブル長 | 12m | 13m | 15m | 20m |
| HDMIリピーター | 1個 | 1個 | 1個 | 1個 |
| AC電源アダプタ | 1個 | 1個 | 1個 | 1個 |
| HDMIケーブル10m | 1本 | 1本 | 1本 | 2本 |
| HDMIケーブル5m | － | － | 1本 | － |
| HDMIケーブル3m | － | 1本 | － | － |
| HDMIケーブル2m | 1本 | － | － | － |
オプション品
| 型番 | 製品名 | 外観 | 備考 |
|---|---|---|---|
| ARP-AC10 | AC電源アダプタ ケーブル長10m |  |
販売終了 |
| ARP-FX | ケーブル抜け防止固定金具（2個/セット） |  |
固定金具取扱説明書 販売終了 |
