48Gbps対応 HDMI光ケーブル AVC-48Gは、通信分野の超高速デジタル伝送で実績のある光伝送技術を応用し、レーザーダイオードでHDMIの電気信号を光に変換、石英ファイバーによって伝送します。この伝送方式は、電気信号の減衰による信号劣化がなく、様々な設置環境で発生する電磁ノイズの影響も受けない為、長距離でも非常に安定した性能を発揮し、理想的な高品質ロスレス映像と音声信号を送ることができます。

カタログダウンロード

個人のお客様向けHDMIケーブルをお探しの場合はこちら

8Kプロジェクター、8Kモニター向け
8K/30p 4:4:4 36bit（48Gbps）対応
最長100mまで、安定して伝送可能

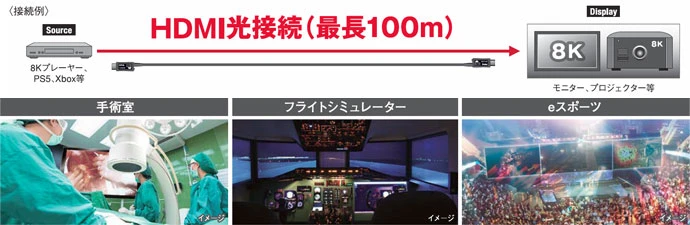

接続イメージ

最大解像度	10K/120p ※1 8K/30p 36bit（4:4:4）
コネクター	24K gold plated
コネクターサイズ	W20.6mm x H10.8mm x D40.3mm
ケーブル外径	φ5.7mm
ケーブル導体	FRL信号線は光ファイバー、その他の信号線は銅線
シールド	2重アルミシールド
曲げ半径	20mm
ケーブルカラー	黒
絶縁体	PVC
ケーブル構造	石英ファイバー + 銅線ハイブリッド
外部電力供給	送受信側HDMIコネクターに電源供給ジャック搭載 ※2
備考	HEC非対応

※1 10K/120p映像フォーマットでは、DSC圧縮方式により圧縮された信号を伝送します。
※2 送受信側のHDMIコネクターには電源供給用ジャックが装備され、供給用USBケーブルが2本付属しています。
* 接続する機器構成によっては、正常に出力されないことがあります。

解像度	レート	色差信号	色深度	伝送帯域
3840 x 2160	60p	4:4:4	12bit	24Gbps
		4:2:2	12bit	18Gbps
		4:2:0	12bit	18Gbps
		4:2:0	10bit	18Gbps
3840 x 2160	120p	4:4:4	12bit	48Gbps
		4:2:2	12bit	32Gbps
		4:2:0	12bit	24Gbps
		4:2:0	10bit	24Gbps

解像度	レート	色差信号	色深度	伝送帯域
7680 x 4320	24p	4:4:4	12bit	48Gbps
		4:2:2	12bit	32Gbps
		4:2:0	12bit	24Gbps
		4:2:0	10bit	24Gbps
7680 x 4320	30p	4:4:4	12bit	48Gbps
		4:2:2	12bit	32Gbps
		4:2:0	12bit	24Gbps
		4:2:0	10bit	24Gbps
7680 x 4320	60p	4:2:0	12bit	48Gbps
7680 x 4320	60p	4:2:0	10bit	40Gbps

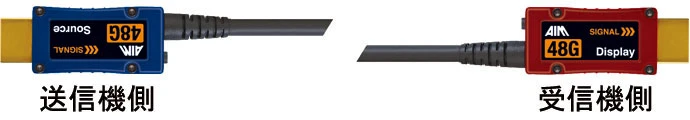

ケーブルには方向性があります。
「送信機側」「受信機側」を間違わないように接続して下さい。逆に接続しますと正常に動作しません。

方向性

全ての市販機器の接続を保証するものではありません。

型番	製品名	長さ
AVC-48G10	48Gbps対応 HDMI光ケーブル AVC-48G 10m	10m
AVC-48G15	48Gbps対応 HDMI光ケーブル AVC-48G 15m	15m
AVC-48G20	48Gbps対応 HDMI光ケーブル AVC-48G 20m	20m
AVC-48G30	48Gbps対応 HDMI光ケーブル AVC-48G 30m	30m
AVC-48G50	48Gbps対応 HDMI光ケーブル AVC-48G 50m	50m
AVC-48G70	48Gbps対応 HDMI光ケーブル AVC-48G 70m	70m
AVC-48G100	48Gbps対応 HDMI光ケーブル AVC-48G 100m	100m
