カテゴリ6 CMPケーブル
カテゴリ6 CMPケーブルは、絶縁体にFEP（フッ素樹脂）を使用して、NEC規格で規定された米国で要求される最高難燃グレードである難燃Type CMPを取得したケーブルです。非常に高いレベルの難燃試験であるスタイナートンネル燃焼試験を行いNFPA262規格の厳しい基準に合格した高自己消化性と低発煙性を有するケーブルです。
- 米国では天井裏や床下等のプレナム空間(空調により常に空気が流れる空間)への直接敷設には必須の規定
- 国内でも外資系企業のビルなどのLAN工事において米国の難燃グレードを要求されている場合に最適
- ホテルや病院、その他公共施設等の人の集まる場所での火災発生時のケーブルによる延焼防止目的として
- カテゴリ5eの2.5倍の伝送帯域250MHzを実現し1000BASE-T及び1000BASE-TXの通信に最適

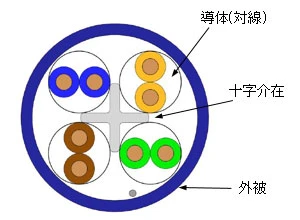

カテゴリ6 CMPケーブル 仕様
カテゴリ6 CMPケーブル仕様
| 導体 | 単線 AWG23 x 4対 0.57mm 0.25SQ相当 |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | 無し |
| ケーブル外被 | 難燃PVC（プレナム） |
| ケーブル外径 | Φ5.7mm |
| 特記事項 | 難燃：NFPA 262 UL/NEC：UL 444 CMP |
| コネクタ | PANDUIT社製 SP688 |

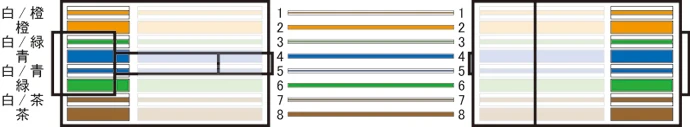

ストレート配線（568B）

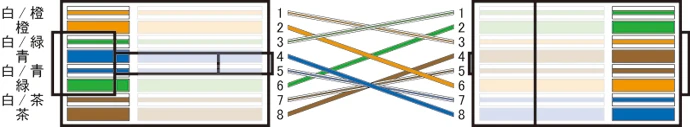

1000BASE-T クロス配線（568B）
1000BASE-TX クロス配線（568B）
カテゴリ6 CMPケーブル 発注情報
型番例
| 長さ | ケーブルカラー：青 | ||
|---|---|---|---|
| ストレート配線 | 1000BASE-TX クロス配線 | 1000BASE-T クロス配線 | |
| 1m | C6S-CMP-SO-BL-01 | C6X-CMP-SO-BL-01 | C6XT-CMP-SO-BL-01 |
| 10m | C6S-CMP-SO-BL-10 | C6X-CMP-SO-BL-10 | C6XT-CMP-SO-BL-10 |
| 特注長 | C6S-CMP-SO-BL-** | C6X-CMP-SO-BL-** | C6XT-CMP-SO-BL-** |
特注長（**）入力例 0.5m=00.5、3m=03、15m=15
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
