ミリタリーケーブル

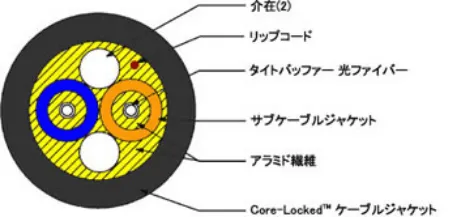

ミリタリーケーブルは、柔軟性に優れ、耐久性、耐側圧性能も兼ね備えた軍事用タイト・バッファケーブルです。寒冷地などの過酷な条件下でも長期間故障がなく使用できるように設計された「Core-LockedTM」ジャケット方式の作業性と安全性を重視したラウンド設計です。
- 最も低い使用温度は-55℃で寒冷地などでの仕様に最適（ちなみに最高使用温度は85℃）
- 耐湿性、耐菌性、耐油性、耐UV性に優れており、屋外での過酷な環境下でも長期間使用可能
* ロット（MOQ）がかかる場合もあります。
ミリタリーケーブル 仕様
ケーブル仕様
| マルチモード （OM1） |
マルチモード （OM3） |
シングルモード | ||||
|---|---|---|---|---|---|---|
| コア経/クラッド経（μm）*1 | 62.5/125 | 50/125 | 9/125 | |||
| 波長（nm） | 850 | 1310 | 850 | 1310 | 1310 | 1550 |
| 伝送帯域（MHz･km） | 200 以上 |
500 以上 |
1500 以上 |
500 以上 |
－ | － |
| 伝送損失（dB/km） | 3.5 以下 |
1.5 以下 |
3.5 以下 |
1.5 以下 |
0.5 以下 |
0.5 以下 |
*1 シングルモードは波長1310nmでのモードフィールド径を示します。
B-Series Breakout – Mil-Tac Cables
| 心数 | 2心 |
|---|---|
| 外径（mm） | 6.5 |
| 引っ張り張力（N） | 敷設時：2200 固定時：550 |
| 許容曲げ半径（mm） | 敷設時：65 固定時：33 |
| 使用温度（℃） | -55～85 |
| 保管温度（℃） | -70～85 |
| 耐衝撃性能 Impact Resist  |
1500 impacts (200 impacts *1) |
| 耐側圧性能 Crush Resist  |
2200 N/cm (440 N/cm *2) |
| 耐屈曲性能 Flex Resist  |
2000 cycles |
*1 EIA/TIA-455-25A, Military Req.
*2 TIA/EIA-455-41A, Military Req.
ミリタリーケーブル 発注情報
| 型番 | ケーブル | CN1 | CN2 | 長さ |
|---|---|---|---|---|
| AMIL-DLC/DLC-62-10 | OM1 2心 | DLC | DLC | 10m |
| AMIL-DLC/DLC-62-20 | 20m | |||
| AMIL-DLC/DLC-62-30 | 30m | |||
| AMIL-DLC/DSC-62-10 | DLC | DSC | 10m | |
| AMIL-DLC/DSC-62-20 | 20m | |||
| AMIL-DLC/DSC-62-30 | 30m | |||
| AMIL-DSC/DSC-62-10 | DSC | DSC | 10m | |
| AMIL-DSC/DSC-62-20 | 20m | |||
| AMIL-DSC/DSC-62-30 | 30m | |||
| AMIL-DLC/DLC-10G-50-10 | OM3 2心 | DLC | DLC | 10m |
| AMIL-DLC/DLC-10G-50-20 | 20m | |||
| AMIL-DLC/DLC-10G-50-30 | 30m | |||
| AMIL-DLC/DSC-10G-50-10 | DLC | DSC | 10m | |
| AMIL-DLC/DSC-10G-50-20 | 20m | |||
| AMIL-DLC/DSC-10G-50-30 | 30m | |||
| AMIL-DSC/DSC-10G-50-10 | DSC | DSC | 10m | |
| AMIL-DSC/DSC-10G-50-20 | 20m | |||
| AMIL-DSC/DSC-10G-50-30 | 30m | |||
| AMIL-DLC/DLC-SM-10 | SM 2心 | DLC | DLC | 10m |
| AMIL-DLC/DLC-SM-20 | 20m | |||
| AMIL-DLC/DLC-SM-30 | 30m | |||
| AMIL-DLC/DSC-SM-10 | DLC | DSC | 10m | |
| AMIL-DLC/DSC-SM-20 | 20m | |||
| AMIL-DLC/DSC-SM-30 | 30m | |||
| AMIL-DSC/DSC-SM-10 | DSC | DSC | 10m | |
| AMIL-DSC/DSC-SM-20 | 20m | |||
| AMIL-DSC/DSC-SM-30 | 30m |
分岐長は50cmとなります。ご要望により1mまで対応可能です。
上記以外のコネクタ組み合わせやケーブル長についてもお気軽にお問合せください。
一部在庫品に、まだRoHS6がございます。RoHS10対応が必須の場合はお問い合わせ下さい。
