OCC光ファイバーケーブル 販売終了
OCC光ファイバーケーブルは、OCC（Optical Cable Corporation）社製の頑丈で敷設しやすいケーブルデザインのLAN用光ケーブルです。ターミネーション（終端処理）が容易であり、ターミネーション費用が重要なファクタである場合に有効なケーブルです。建物間あるいは建物内の短距離および中距離接続用で多重接続ポイントが必要な場所に使用します。ケーブルグリップで直接牽引する場合に適しています。
- 長寿命のCore-Locked外被ジャケット設計はメンテナンスの手間が無いため長距離の幹線敷設に最適
- 屋内での難焼性及び屋外での耐菌性/耐UV性に優れており屋内外どちらの利用にも最適
- 耐環境保護および機械的保護のため、高性能タイトバッファ・コーティングが全ての光ファイバに施されています
OCC光ファイバーケーブル 仕様
ケーブル仕様
| マルチモード （OM3） |
マルチモード （50/125） |
マルチモード （62.5/125） |
シングルモード | |||||
|---|---|---|---|---|---|---|---|---|
| コア経/クラッド経（μm）*1 | 50/125 | 50/125 | 62.5/125 | 9/125 | ||||
| 波長（nm） | 850 | 1310 | 850 | 1310 | 850 | 1310 | 1310 | 1550 |
| 伝送損失（dB/km） | 3.0 以下 |
1.0 以下 |
3.5 以下 |
1.5 以下 |
3.5 以下 |
1.5 以下 |
0.5 以下 |
0.5 以下 |
| 伝送帯域（MHz･km） | 1500 以上 |
500 以上 |
500 以上 |
500 以上 |
200 以上 |
500 以上 |
－ | － |
*1 シングルモードは波長1310nmでのモードフィールド径を示します。
B-Series Breakout – Riser Rated Cables
| 心数 | 2心 |
|---|---|
| 外径（mm） | 7.0 |
| 引っ張り張力（N） | 敷設時：1200 固定時：500 |
| 許容曲げ半径（cm） | 敷設時：10.5 固定時：7.0 |
| 使用温度（℃） | -40～85 |
| 保管温度（℃） | -55～85 |
| 耐衝撃性能 Impact Resist  |
1500 impacts |
| 耐側圧性能 Crush Resist  |
2200 N/cm |
| 耐屈曲性能 Flex Resist  |
2000 cycles |

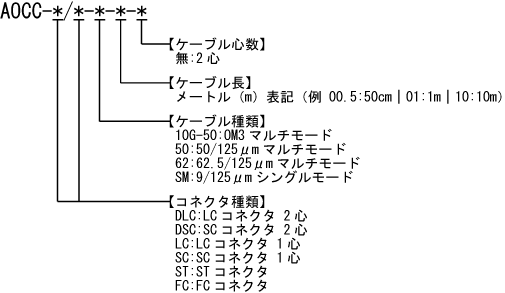

OCC光ファイバーケーブル 発注情報 販売終了
一部在庫品に、まだRoHS6がございます。RoHS10対応が必須の場合はお問い合わせ下さい。
STコネクタは、RoHS10非対応です。
上記に記載の無いコネクタや口出し長の長さ変更なども対応できる場合がございます。お気軽にご相談下さい。
