RS449ケーブル
RS449ケーブルは、モデムやTA（ターミナルアダプタ）などのインターフェースとして使用されているシリアルポートを接続するケーブルです。RS449は、EIA（アメリカ電子工業会）が、DTE及びDCEの接続条件を定めたデータシリアル転送仕様の名称です。
- 既存ケーブルを延長したい場合（ストレートケーブル）
- 長距離伝送ケーブルにはハイインピーダンス・ケーブルを使用
RS449ケーブル 仕様
RS449ケーブル配線仕様
| コネクタ | ストレート全配線 |
|---|---|
| Dsub37-Dsub37 |  |
長距離伝送用ケーブル仕様
| 電気特性（公称値） | |
|---|---|
| 特性インピーダンス | 120Ω（ディファレンシャル方式TDR法） |
| 導体間キャパシタンス | 40pF/m |
| シングルエンドキャパシタンス | 50pF/m |
| 導体抵抗 | 93.1Ω/km以下 |
| 認証規格 | |
| UL | 20276 |
| 難燃規格 | VW-1 |
| 導体サイズ | AWG24 |
| シールド | アルミテープ+ドレイン線 |
| 外径 | 11.7mm（37BK） |
| 色 | 黒（つや有り） |
| 環境仕様 | |
| RoHS | 対応品 |

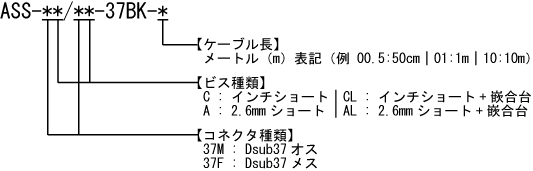

RS449ケーブル 発注情報
「ビス種類」について、インチorショートは接続先の機器に合わせて選択願います。
嵌合台はケーブルを延長する際に使用します。ビスや嵌合台についての詳細はこちら。
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
