TELCOケーブル
TELCOケーブルは、ADSL（DSLAM）VDSL（集線側）PBX（構内交換機）や電話用機器に使用されています。
- 既存ケーブルの交換/延長用にお客様ご希望の長さで1本より製作可能
- カバーはケーブル出口の角度や向きにより180度、90度タイプ1/タイプ2やケーブルの右出し/左出しが選択可能
- 延長ケーブルでコネクタ同士（オス/メス）を接続する場合、ネジ止め以外にラッチロック金具が選択可能

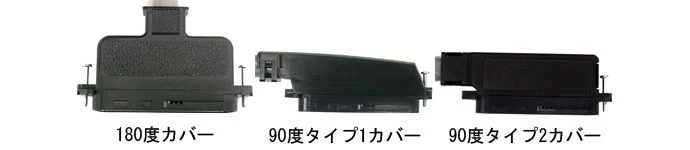

TELCOケーブル カバータイプ イメージ
TELCOケーブル 90度タイプカバーの左出し/右出しイメージ
| コネクタ | 左出し HL：90度タイプ1カバー JL：90度タイプ2カバー |
右出し HR：90度タイプ1カバー JR：90度タイプ2カバー |
|---|---|---|
| オス（M） |  |
 |
| メス（F） |  |
 |
TELCOケーブル 仕様
コネクタ
電話用適合電線サイズ：AWG24-26 単線（Solid）または AWG24 より線（Stranded）
カバー
180度タイプ：ケーブル外径サイズ 12.19mm-13.97mm
90度タイプ1：ケーブル外径サイズ 10.54mm-11.81mm（標準品）
90度タイプ2：ケーブル外径サイズ 8.89mm-10.795mm
ケーブル
電話用：SWVP 0.5 or 0.4 単線
ACバス：0.5 or 0.4 単線

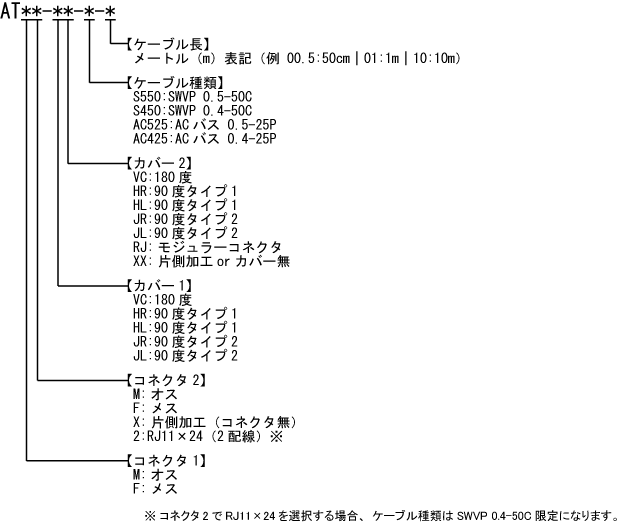

TELCOケーブル 発注情報
TELCOケーブル よくある組合せ （型番クリックで参考図面を表示）
| 型番 | コネクタ1 | コネクタ2 | ケーブル | 長さ | ||
|---|---|---|---|---|---|---|
| オス/メス | カバー | オス/メス/他 | カバー | |||
| ATMX-VCXX-S550-** | オス | 180度 | コネクタ無 | カバー無 | S550 | 任意 |
| ATMX-VCXX-S450-** | オス | 180度 | コネクタ無 | カバー無 | S450 | |
| ATMX-VCXX-AC525-** | オス | 180度 | コネクタ無 | カバー無 | AC525 | |
| ATMX-VCXX-AC425-** | オス | 180度 | コネクタ無 | カバー無 | AC425 | |
| ATMX-JRXX-S550-** | オス | 90度タイプ2 25番ピン側引出し |
コネクタ無 | カバー無 | S550 | |
| ATMX-JRXX-AC525-** | オス | 90度タイプ2 25番ピン側引出し |
コネクタ無 | カバー無 | AC525 | |
| ATMX-JLXX-S550-** | オス | 90度タイプ2 1番ピン側引出し |
コネクタ無 | カバー無 | S550 | |
| ATMX-HRXX-S550-** | オス | 90度タイプ1 25番ピン側引出し |
コネクタ無 | カバー無 | S550 | |
| ATMX-HRXX-S450-** | オス | 90度タイプ1 25番ピン側引出し |
コネクタ無 | カバー無 | S450 | |
| ATMX-HLXX-S550-** | オス | 90度タイプ1 1番ピン側引出し |
コネクタ無 | カバー無 | S550 | |
| ATMX-HLXX-AC525-** | オス | 90度タイプ1 1番ピン側引出し |
コネクタ無 | カバー無 | AC525 | |
| ATMX-HLXX-AC425-** | オス | 90度タイプ1 1番ピン側引出し |
コネクタ無 | カバー無 | AC425 | |
| ATMM-VCVC-S550-** | オス | 180度 | オス | 180度 | S550 | |
| ATMM-VCVC-S450-** | オス | 180度 | オス | 180度 | S450 | |
| ATMM-VCVC-AC425-** | オス | 180度 | オス | 180度 | AC425 | |
| ATMM-VCJL-S550-** | オス | 180度 | オス | 90度タイプ2 1番ピン側引出し |
S550 | |
| ATMM-HRHR-S550-** | オス | 90度タイプ1 25番ピン側引出し |
オス | 90度タイプ1 25番ピン側引出し |
S550 | |
| ATMM-HLHR-S450-** | オス | 90度タイプ1 1番ピン側引出し |
オス | 90度タイプ1 25番ピン側引出し |
S450 | |
| ATMM-HLHR-AC525-** | オス | 90度タイプ1 1番ピン側引出し |
オス | 90度タイプ1 25番ピン側引出し |
AC525 | |
| ATMM-HLHL-S550-** | オス | 90度タイプ1 1番ピン側引出し |
オス | 90度タイプ1 1番ピン側引出し |
S550 | |
| ATMM-HLHL-S450-** | オス | 90度タイプ1 1番ピン側引出し |
オス | 90度タイプ1 1番ピン側引出し |
S450 | |
| ATMF-VCVC-S550-** | オス | 180度 | メス | 180度 | S550 | |
| ATMF-VCVC-S450-** | オス | 180度 | メス | 180度 | S450 | |
| ATMF-VCHR-S550-** | オス | 180度 | メス | 90度タイプ1 1番ピン側引出し |
S550 | |
| ATMF-VCHL-S550-** | オス | 180度 | メス | 90度タイプ1 25番ピン側引出し |
S550 | |
| ATMF-JLJL-S450-** | オス | 90度タイプ2 1番ピン側引出し |
メス | 90度タイプ2 25番ピン側引出し |
S450 | |
| ATMF-HLHL-AC525-** | オス | 90度タイプ1 1番ピン側引出し |
メス | 90度タイプ1 25番ピン側引出し |
AC525 | |
| ATFX-VCXX-S550-** | メス | 180度 | コネクタ無 | カバー無 | S550 | |
| ATFX-VCXX-AC425-** | メス | 180度 | コネクタ無 | カバー無 | AC425 | |
| ATFX-JLXX-S550-** | メス | 90度タイプ2 25番ピン側引出し |
コネクタ無 | カバー無 | S550 | |
| ATFX-HRXX-S450-** | メス | 90度タイプ1 1番ピン側引出し |
コネクタ無 | カバー無 | S450 | |
| ATFF-VCVC-S550-** | メス | 180度 | メス | 180度 | S550 | |
| ATFF-VCVC-S450-** | メス | 180度 | メス | 180度 | S450 | |
| ATFF-HLHL-S450-** | メス | 90度タイプ1 25番ピン側引出し |
メス | 90度タイプ1 25番ピン側引出し |
S450 | |
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
