U-SDI対応光ファイバーケーブル 在庫限りで販売終了
U-SDI対応光ファイバーケーブルは、放送機器や産業用カメラに実装されているU-SDIインターフェースに接続可能な、BNCロック機構付きコネクタを採用したMT24心OM3光ファイバケーブルです。
- 放送機器や産業用カメラなど8K映像信号を1本のケーブルで伝送
- ヒロセ電機株式会社製 プラグ（MF11BMT-WP4CB01）を使用したアセンブリ（組立加工）ケーブル
- 事前検証用にケーブルの無料貸出を実施中

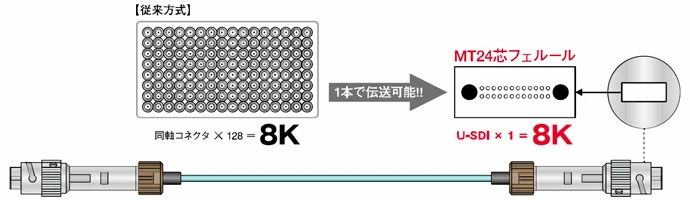

産業用カメラなどの放送機器において、これまで8K高解像度の伝送には同軸コネクタでは128本必要なところ、U-SDI（Ultrahigh-definition Signal/Data Interface）の登場で、光ケーブル1本で接続可能となりました。
U-SDI対応光ファイバーケーブル 仕様
ケーブル
| マルチモード（OM3） | ||
|---|---|---|
| コア径 （μm） |
50 | |
| クラッド径 （μm） |
125 | |
| 波長 （nm） |
850 | 1300 |
| 伝送損失 （dB/km） |
3.0以下 | 1.0以下 |
| 伝送帯域 （MHz･km） |
1500以上 | 500以上 |
| 心数 | 24 | |
コネクタ
| ヒロセ電機株式会社製プラグ MF11BMT-WP4CB01 |
U-SDI対応光ファイバーケーブル 発注情報 在庫限りで販売終了
| 型番 | ケーブル長 | 備考 |
|---|---|---|
| AFP-BNMT/BNMT-OM3-03-24C | 3m | 参考図面 |
| AFP-BNMT/BNMT-OM3-05-24C | 5m | |
| AFP-BNMT/BNMT-OM3-10-24C | 10m |
受注生産品となります。納期につきましては都度お問い合わせ下さい。
製品仕様は予告なく変更になる場合がございます。ご了承下さい。
