同軸ケーブル基礎知識

同軸ケーブルは、不平衡な電気信号を伝送するための特性インピーダンスが規定された電線の一種です。主にテレビや無線機とのアンテナの接続や計測機器の接続、音声、映像信号の伝送に用いられます。

エイム電子では、JIS規格同軸ケーブルに加え、国内外の各種RGタイプの同軸ケーブル/コネクタの取り扱いと、ご希望のケーブル長やコネクタの組合せ、集線チューブ処理等の特殊加工など承ります。お気軽にエイム電子までお問合せ下さい。

• RG58/3D-2V（50Ω系）･･･10Mbpsの10BASE-2等に使用
• RG59/3C-2V（75Ω系）･･･ATM Network（DS3/E3）やモニター・ケーブルに使用
• RG62（93Ω系）･･･IBM システム3270等に使用

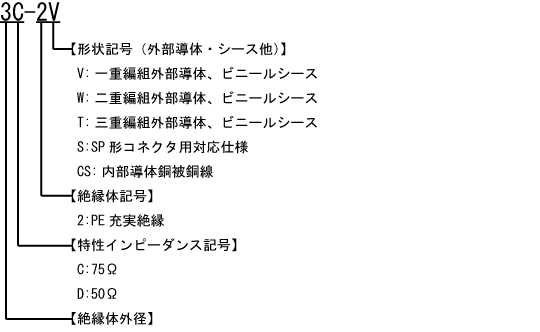

品名略号の基本構成（JIS規格同軸ケーブル）

品名略号の基本構成（MIL規格同軸ケーブル）

MIL=Military Specificationｓ and Standards：米国軍仕様

RGタイプ同軸ケーブルは、米国の軍事仕様である MIL-C-17に準拠した高周波同軸ケーブルです。高周波の映像機器や通信機器の接続などに広く使用されます。

RGタイプ同軸ケーブルの一例

上記以外にもケーブル、コネクタ、高難燃性プレナムタイプなどがあります。
