10GigE Vision対応LANケーブル
10GigE Vision対応LANケーブルは、10GigE Vision準拠の製品に接続するカテゴリ6A対応ケーブルです。ケーブルは、固定仕様と耐屈曲仕様の2タイプご用意。また、コネクタは、10GigEに対応したM12コネクタとRJ45コネクタ(汎用STP用、産業用)を選定。
- コネクタは、M12 Xコード8ピン、保護等級IP67を採用(10G/Cat6A)
- 耐屈曲仕様ケーブルは、耐油PVCシース&2重シールド構造で、マシンビジョンや産業用システムに最適
- ケーブルテスターによる全数チャネル試験を実施
- カスタム対応もご相談ください
10GigE Vision対応LANケーブル 仕様

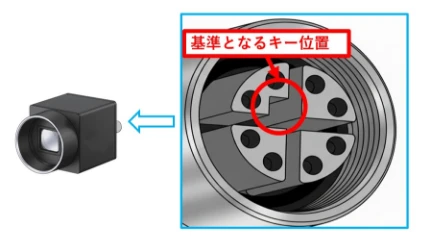

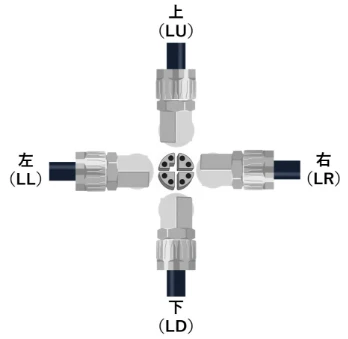

M12 Xコード8ピン 嵌合面
固定仕様
サイズ×対数 | 26AWG × 4P より線 |
---|---|
ケーブル径 | 6.1mm |
難燃性 | LSZH/CM |
配線 | ストレート(指定)配線 |
ケーブルカラー | 青 |
最大長 | 39m以下 * |
* 撚り線タイプを選定している為
固定仕様のRJ45コネクタは、汎用STP用を使用
耐屈曲仕様
サイズ×対数 | 26AWG × 4P より線 |
---|---|
ケーブル径 | 6.8mm |
許容曲げ半径 | 28mm以上 |
許容張力 | 82N以下 |
配線 | ストレート(指定)配線 |
ケーブルカラー | 濃紺 |
最大長 | 60m以下 |
耐屈曲仕様のRJ45コネクタは、産業用を使用
耐屈曲仕様 ケーブル屈曲試験
U字折り返し試験
曲げ半径 | 50mm |
---|---|
移動速度 | 60往復/分 |
ストローク | 約500mm |
試験結果 | 5,000万回で断線無し |
上記結果は試験結果であり、保証値ではありません。
試験イメージ
左右屈曲試験
荷重 | 500g |
---|---|
屈曲角度 | 90度 |
速度 | 60往復/分 |
マンドレル径 | R25 |
試験結果 | 49万回以上で断線無し |
上記結果は試験結果であり、保証値ではありません。
試験イメージ
コネクタ首元から10cm以内では屈曲しない様に設置・敷設して下さい。
コネクタ首元に負荷が掛かるとコネクタからケーブル被覆が抜ける、またはケーブル内部(芯線)が断線する可能性がありますのでご注意ください。
10GigE Vision対応LANケーブル 発注情報
固定仕様

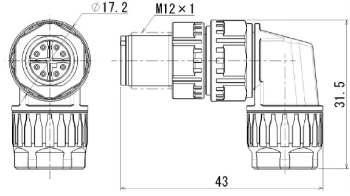

型番 | CN1 | CN2 | 長さ | 備考 |
---|---|---|---|---|
C6AS-CG-M12X8/RJ45-BL-01 | M12 Xコード 8極プラグ | RJ45(汎用STP用) | 1m | 参考図面 |
C6AS-CG-M12X8/RJ45-BL-02 | M12 Xコード 8極プラグ | RJ45(汎用STP用) | 2m | |
C6AS-CG-M12X8/RJ45-BL-03 | M12 Xコード 8極プラグ | RJ45(汎用STP用) | 3m | |
C6AS-CG-M12X8/RJ45-BL-05 | M12 Xコード 8極プラグ | RJ45(汎用STP用) | 5m | |
C6AS-CG-M12X8/RJ45-BL-10 | M12 Xコード 8極プラグ | RJ45(汎用STP用) | 10m |
耐屈曲仕様
型番 | CN1 | CN2 | 長さ | 備考 |
---|---|---|---|---|
C6AS-CGRT-M12X8/RJ45-NV-01 | M12 Xコード 8極プラグ | RJ45(産業用) | 1m | 参考図面 |
C6AS-CGRT-M12X8/RJ45-NV-02 | M12 Xコード 8極プラグ | RJ45(産業用) | 2m | |
C6AS-CGRT-M12X8/RJ45-NV-03 | M12 Xコード 8極プラグ | RJ45(産業用) | 3m | |
C6AS-CGRT-M12X8/RJ45-NV-05 | M12 Xコード 8極プラグ | RJ45(産業用) | 5m | |
C6AS-CGRT-M12X8/RJ45-NV-10 | M12 Xコード 8極プラグ | RJ45(産業用) | 10m |
