400G/800G対応
光ファイバーケーブル
特注OK
全数検査
RoHS10対応
次世代の高速データ通信、400G/800G規格。
今後ますます拡大が見込まれるこの分野には、さまざまな規格やフォームファクタがあります。
エイム電子では、各規格に最適なケーブルを幅広く取り揃えております。
通信の高速化・安定化を実現するソリューションとして、ぜひご相談ください。
400Gの主な規格
- ・400G-SR8
- ・400G-DR4/DR4+/4x100-LR
- ・400G-FR4/LR4
- ・400G-ZR/ZR+
800Gの主な規格
- ・800G-DR8
- ・800G-2x400G SR4/DR4
- ・800G-2x400G FR4
お客様のご使用環境に応じた光ファイバーケーブルのご提案が可能
400G/800G対応 光ケーブル 発注情報
【例①：400GBASE-SR8 QSFP-DD間の光ファイバーケーブル】
型番：AFP-MPO16/MPO16-OM4-**-16C
品名：光ファイバーケーブル 16芯 両端MPO16 APC研磨 OM4 TypeB **m
| 型番 | コネクタ | ケーブル | ケーブル長 | 心数 | 極性 | 備考 |
|---|---|---|---|---|---|---|
| AFP-MPO16/MPO16-OM4-01-16C | MPO16-MPO16 | OM4 | 1m | 16芯 | TypeB | 参考図面 |
| AFP-MPO16/MPO16-OM4-02-16C | MPO16-MPO16 | OM4 | 2m | |||
| AFP-MPO16/MPO16-OM4-03-16C | MPO16-MPO16 | OM4 | 3m | |||
| AFP-MPO16/MPO16-OM4-05-16C | MPO16-MPO16 | OM4 | 5m | |||
| AFP-MPO16/MPO16-OM4-10-16C | MPO16-MPO16 | OM4 | 10m |
その他の極性や片側or両端ガイドピン付、ケーブル長についてもお気軽にお問い合わせください。

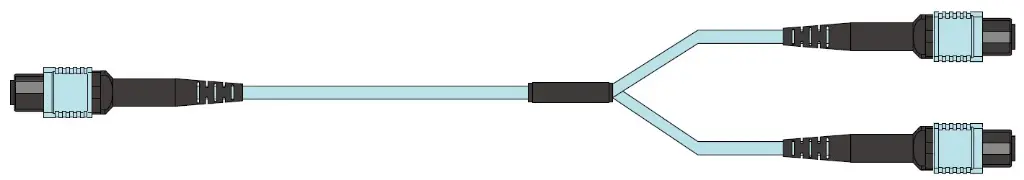

【例①：例②：400G-SR8/200G-SR4×2個 のブレイクアウトケーブル】
型番：AFO-MPO16/MPOx2-OM4-**-16C
品名：光ファイバーケーブル 16芯 MPO16／MPO12×2 OM4 **m
| 型番 | コネクタ | ケーブル | ケーブル長 | 心数 | 極性 | 備考 |
|---|---|---|---|---|---|---|
| AFO-MPO16/MPO×2-OM4-01-16C | MPO16-MPO12×2 | OM4 | 1m | 16芯 | - | 参考図面 |
| AFO-MPO16/MPO×2-OM4-02-16C | MPO16-MPO12×2 | OM4 | 2m | |||
| AFO-MPO16/MPO×2-OM4-03-16C | MPO16-MPO12×2 | OM4 | 3m | |||
| AFO-MPO16/MPO×2-OM4-05-16C | MPO16-MPO12×2 | OM4 | 5m | |||
| AFO-MPO16/MPO×2-OM4-10-16C | MPO16-MPO12×2 | OM4 | 10m |
その他の極性や片側or両端ガイドピン付、ケーブル長についてもお気軽にお問い合わせください。
CHECK
ケーブルにつきましては、お客様のご使用環境に応じてご提案が可能でございます。お気軽にお問い合わせください。
