防水型 SDIケーブル
防水型 SDIケーブルは、放送用ハイビジョンデジタルVTRで多く採用されている信号規格であるSDI信号を伝送するケーブルを、屋外設置利用などに対応するため、IPX7等級のBNCコネクタと耐候性のある同軸ケーブルを採用しております。
- 放送業界等の業界用プロジェクタやディスプレイ、カメラ、レコーダー等に搭載のSDI入出力端子への接続
- IPX7等級（JIS C 0920 /浸漬に対する保護) のコネクタを採用
（規定の圧力、時間で一時的に水中に浸水しても内部に浸水の形跡がないこと） - ケーブル外被は、ポリエチレン素材(黒色) にて、屋外対候性にも配慮
- コネクタ首元のカシメ部分には、「のり付きチューブ」を採用し、防水性を向上
- お客様の使用する長さに合わせて特注長での製作が可能

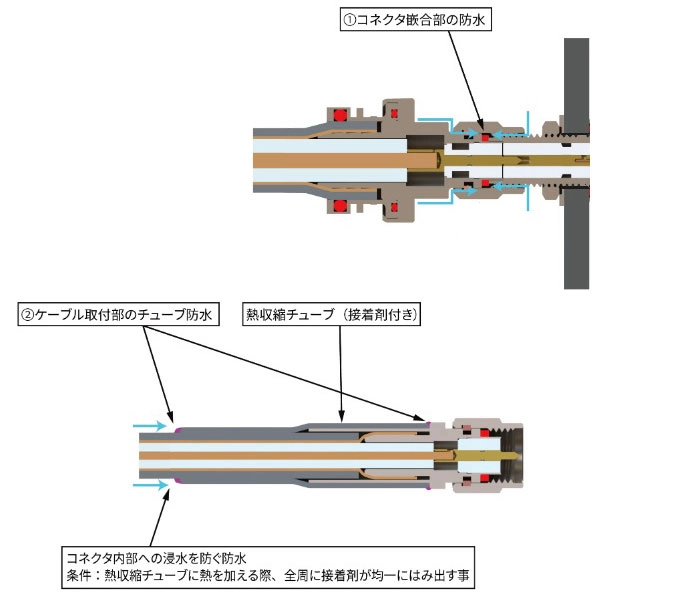

嵌合防水とは
コネクタの防水性能(IPx7)は、【嵌合防水】にてジャック側との接続勘合時のみ防水性能保証となりますのでご注意をお願い致します。（嵌合前にコネクタ部分を濡らしたりしないようにお願いします。）
嵌合防水にはジャック側の防水性能有無を選ばず、適切に嵌合している状況であれば防水性能となります。
防水型 SDIケーブル 仕様
| ケーブル | 導体 | ケーブル外径 | 色 | インピーダンス |
|---|---|---|---|---|
| S-5C-FBE | 単線 | 7.7mm | 黒 | 75Ω |
＜参考値＞信号毎の伝送距離一覧 *1
| 3G-SDI （2.97Gbps） |
HD-SDI （1.485Gbps） |
SD-SDI （270Mbps） |
|
|---|---|---|---|
| 減衰量規格 | 20dB以下 （@1.485GHz） |
20dB以下 （@742.5MHz） |
30dB以下 （@135MHz） |
| S-5C-FBE | 68m | 104m | 394m |
*1 最大伝送距離はお客様の環境により異なります。実際には表中の値にマージンを考慮して下さい。
*2 各ケーブルの標準減衰量を基に算出した伝送距離の目安となります。（保証値ではありません）
防水型 SDIケーブル 発注情報
| 型番 | CN1 | CN2 | ケーブル長 |
|---|---|---|---|
| ACO-IPX7-SDI-5C-* | BNC型プラグ | BNC型プラグ | 長さ = * 0.5m = 00.5 3m = 03 10m = 10 など |
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
