抜け防止LAN カテゴリ5eケーブル

抜け防止LAN カテゴリ5eケーブル
特注OK全数検査RoHS10対応PoE++

抜け防止LAN カテゴリ5eケーブルは、コネクタ部にロック機構を備えたカテゴリ5eケーブルです。カテゴリ5ケーブルに比べて信号減衰量が小さいという特長を持っており、1000Base-Tの通信にはカテゴリ5ケーブルよりもカテゴリ5eケーブルの方が優れているといわれております。

カタログダウンロード

  • 押すだけでロックができ、解除は専用のキーで引き抜くだけでOK
  • スリム構造でほとんどの有線LAN機器に使用可能
  • 不意な接触などによりLANケーブルが抜けてしまうことを防止
  • 不正アクセスやいたずらなどの防止に最適
  • ロックを解除するには別途ロック解除キーが必要となります ※別売

接続イメージ

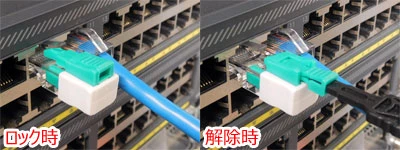

使用イメージ

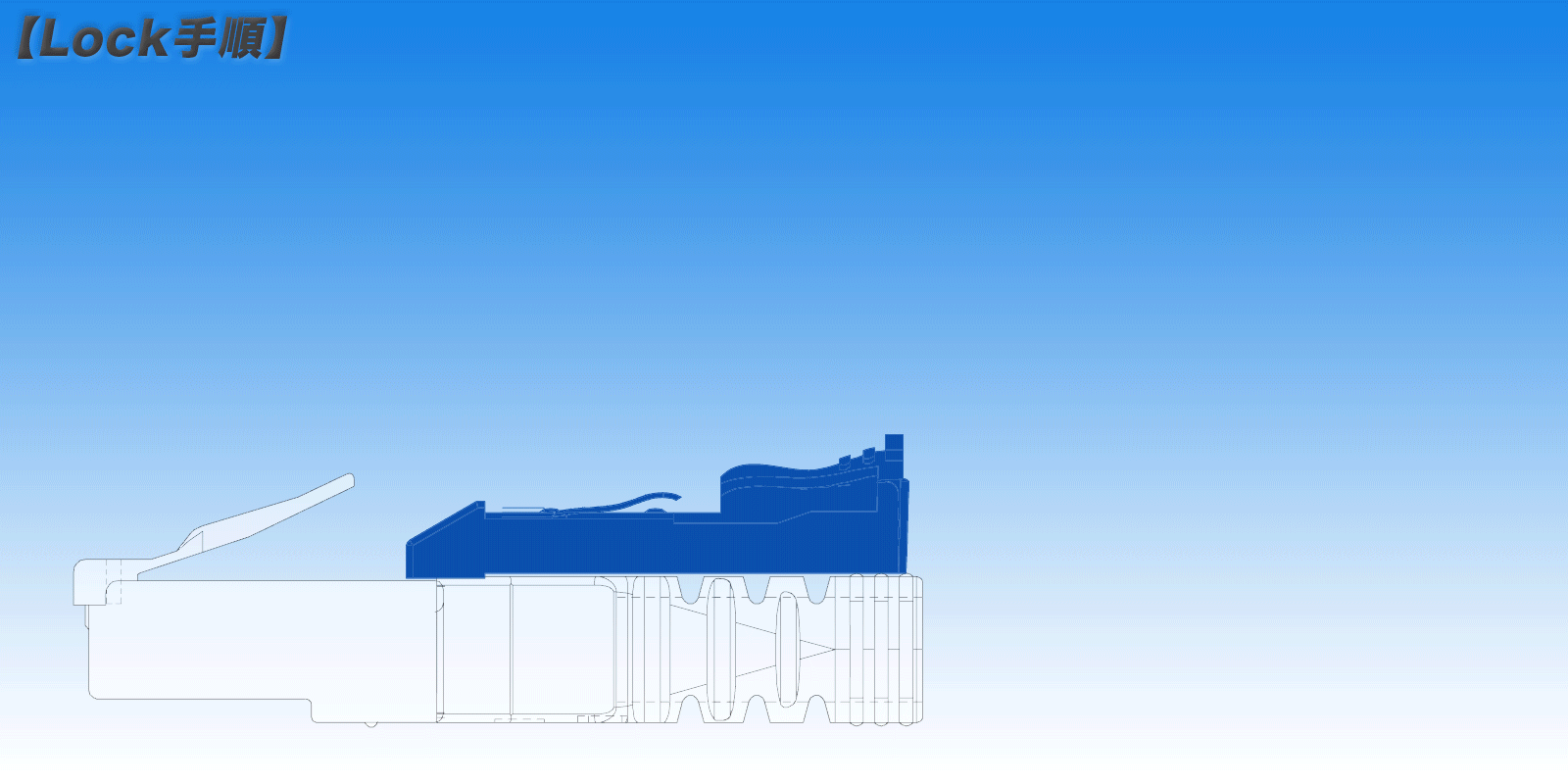

ロック機構イメージ

抜け防止LAN カテゴリ5eケーブル 仕様

導体 単線 0.511mm x 4対
AWG24 0.2SQ相当
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 非鉛PVC
ケーブル外径 Φ5.0mm
特記事項 RJ45ロック付 青、赤
コネクタ MP588

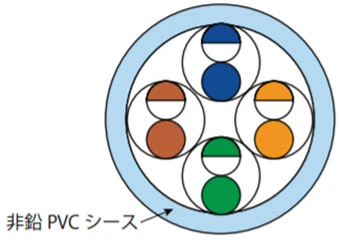

断面図


ストレート配線(568B)

ストレート配線(568B)

クロス配線(568B)

クロス配線(568B)

クロス配線について
10BASE-T、100BASE-TXシステムの場合は4線(2対、ピン番号 1&2 3&6)のみ使用して通信していますが、1000BASE-Tシステムの場合は8線(4対)を使用しているため、8線(4対 ピン番号 1&2 3&6 4&5 7&8)すべての信号を正しく交差(クロス)させる必要があります。

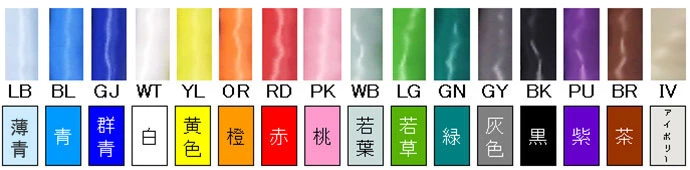

ケーブルカラー一覧

ケーブルカラー

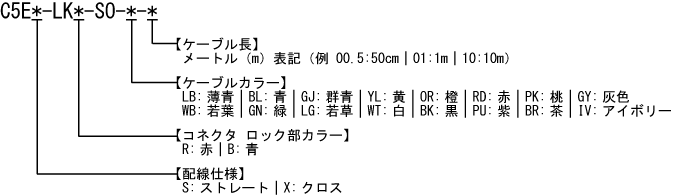

抜け防止LAN カテゴリ5eケーブル 発注情報

抜け防止LAN カテゴリ5eケーブル 発注情報


ロック解除キー

ロック解除キー RJ45-LK-KEY(別売)

必要個数をご注文時にお知らせ下さい。
※共通キーとなります。


ダミーコネクタ

ダミーコネクタ RJ45-PORT-LK(別売)

ロックの解除はRJ45-LK-KEYが使用可能。
1個より販売しております。


ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル/表示】について
