カテゴリ5e ロボットケーブル
通常径/超細径
特注OK
全数検査
RoHS10対応
PoE++
カテゴリ5e ロボットケーブルは、伝送速度1Gbpsに対応した屈曲性に優れた特殊な絶縁体と特殊な編組シールドにより高屈曲を実現した稼動部用のケーブルで、ロボットやFA機器などの屈曲性が要求される場合の用途に最適なケーブルです。
カテゴリ5e ロボットケーブル（仕様A・通常径）、（超細径）はCC-Link準拠品です。
工場などにおいてロボットのアームやケーブルベヤなどの可動部への配線に最適
産業用の高速カメラと装置間に接続する画像伝送方式にも対応
耐油シースの採用により工場内でのケーブル敷設にも使用可能
カテゴリ5e ロボットケーブル 仕様
カテゴリ5e ロボットケーブル（仕様A・通常径）
| 導体 | 撚り線 AWG26 x 4対 0.4mm 0.12SQ相当 |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | SF/UTP |
| ケーブル外被 | 耐油PVC |
| ケーブル外径 | Φ6.1mm（紺） |
| 特記事項 | 許容曲げ半径：25mm以上 最大長：60m以下 |
| コネクタ | SPS688 |
カテゴリ5e ロボットケーブル（仕様B・通常径）
| 導体 | 撚り線 AWG26 x 4対 0.4mm 0.12SQ相当 |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | SF/UTP |
| ケーブル外被 | 耐油PVC |
| ケーブル外径 | Φ6.8mm（黒） |
| 屈曲データ | 90度R20 30万回 |
| 特記事項 | 耐屈曲性 最長40m以下 難燃 VW-1 |
| コネクタ | ＜C5Ex-RT-BK2-xx＞ 日本製線 NSP524-S |
カテゴリ5e ロボットケーブル（超細径）
| 導体 | 撚り線 AWG28 x 4対 0.3mm 0.08SQ相当 |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | SF/UTP |
| ケーブル外被 | 耐油PVC |
| ケーブル外径 | Φ4.8mm |
| 特記事項 | 許容曲げ半径：20mm以上 最大長：45m以下 |
| コネクタ | 汎用シールド付き RJ45 |
注意事項
本製品は、PoE対応製品です。PoE+、PoE++は条件付きにて対応となります。
・PoE+：束ねる本数は48本以下でご使用ください。
・PoE++：束ねる本数は12本以下でご使用ください。
【耐屈曲仕様 ケーブル屈曲試験】
U字折り返し試験（仕様A・通常径／超細径）
| 曲げ半径 | 50mm |
|---|---|
| 移動速度 | 60往復/分 |
| ストローク | 約500mm |
| 試験結果 | 1,000万回往復以上で断線無し |
上記結果は試験結果であり、保証値ではありません。
左右屈曲試験
| 仕様A・通常径 | 仕様B・通常径 | 超細径 | |
| 荷重 | 500g | 500g | 300g |
| 屈曲角度 | 90度 | 90度 | 90度 |
| 速度 | 60往復/分 | 35回/分 | 60往復/分 |
| マンドレル径 | R25 | R20 | R25 |
| 試験結果 | 20万回以上で断線無し | 約30万回以下で断線無し | 約47万回 |
上記結果は試験結果であり、保証値ではありません。
注意事項
コネクタ首元から10cm以内では屈曲しない様に設置・敷設して下さい。
コネクタ首元に負荷が掛かるとコネクタからケーブル被覆が抜ける、またはケーブル内部(芯線)が断線する可能性がありますのでご注意ください。
ストレート配線（568B）
クロス配線（568B）
カテゴリ5e ロボットケーブル 発注情報
標準径
仕様A 型番例
| 長さ | ケーブルカラー：紺（ケーブル仕様A） | |
|---|---|---|
| ストレート配線 | クロス配線 | |
| 1m | C5ES-RT-NV-01 | C5EX-RT-NV-01 |
| 10m | C5ES-RT-NV-10 | C5EX-RT-NV-10 |
| 特注長 | C5ES-RT-NV-** | C5EX-RT-NV-** |
特注長（**）入力例 0.5m=00.5、3m=03、15m=15
仕様B 型番例
| 長さ | ケーブルカラー：黒（ケーブル仕様B） | |
|---|---|---|
| ストレート配線 | クロス配線 | |
| 1m | C5ES-RT-BK2-01 | C5EX-RT-BK2-01 |
| 10m | C5ES-RT-BK2-10 | C5EX-RT-BK2-10 |
| 特注長 | C5ES-RT-BK2-** | C5EX-RT-BK2-** |
特注長（**）入力例 0.5m=00.5、3m=03、15m=15
超細径
CHECK
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
特注ケーブル制作例

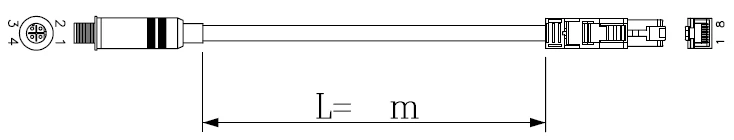

・M12コネクタ側は、M12-Dコード4極オスを使用。
※Dコード4極はCAT5(100Mbps)になります。
・RJ45コネクタ側は、産業用RJ45を使用。
ダイキャスト製の頑丈なボディで低温から高温度にも対応。
産業用RJ45およびM12コネクタ(各種)についてお問い合わせください。
