カテゴリ5e 多対LANケーブル 2021年9月末で販売終了
カテゴリ5e 多対LANケーブルは、通常の4対線を複数本束ね1本にしたケーブルです。ローゼットのポート数に合わせて対数を選定しケーブル敷設作業を軽減する事が出来ます。また、ラック内およびラック間の機器配線などにもご使用頂けます。
- データセンターなどポート数が多い場所での敷設に最適
- 複数本を束ねてあるので、1本ずつ敷設するよりも作業効率が向上
- 各ユニットには番号表示があり、接続元／接続先でも識別が容易
- 両端の各ユニットにRJ45モジュラープラグ付き
カテゴリ5e 多対LANケーブル イメージ
カテゴリ5e 多対LANケーブル 仕様
カテゴリ5e 多対LANケーブル仕様
| 導体 | 単線 0.5mm x ** |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | F/UTP |
| ケーブル外被 | 脱鉛PVC |
| ケーブル外径 | |
| 特記事項 | |
| コネクタ | MP588、MPS588 |
構造図イメージ
| 対数 | 4P×2 | 12P | 16P | 24P |
|---|---|---|---|---|
| 構造図 |  |
 |
 |
 |
| デュアル(めがね)型 | インナーシース型 | |||
| UTP | 対応 | 対応 | 対応 | 対応 |
| STP | － | － | － | 対応 |
ストレート配線（568B）

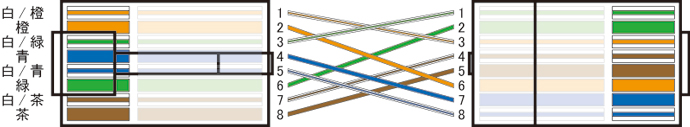

クロス配線（568B）
カテゴリ5e 多対LANケーブル 発注情報 2021年9月末で販売終了

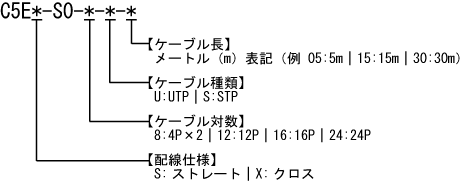

型番例
| 長さ | UTP | STP | ||||
|---|---|---|---|---|---|---|
| 4Px2 | 12P | 16P | 24P | 12P | 24P | |
| ストレート配線 | クロス配線 | ストレート配線 | ストレート配線 | クロス配線 | ストレート配線 | |
| 10m | C5ES-SO-8-U-10 | C5EX-SO-12-U-10 | C5ES-SO-16-U-10 | C5ES-SO-24-U-10 | C5EX-SO-12-S-10 | C5ES-SO-24-S-10 |
| 特注長 | C5ES-SO-8-U-** | C5EX-SO-12-U-** | C5ES-SO-16-U-** | C5ES-SO-24-U-** | C5EX-SO-12-S-** | C5ES-SO-24-S-** |
| 参考図面 | 参考図面 | 参考図面 | 参考図面 | |||
特注長（**）入力例 0.5m=00.5、3m=03、15m=15
