カテゴリ6 細径ケーブルは、通常のLANケーブルと比べて径が細いパッチコードです。データセンタのパッチパネルやスイッチ周りなどの高密度な配線が要求される場合に配線の省スペース化が可能になります。

  • データセンタのパッチパネルやスイッチ周りなど高密度な配線が要求される場合に最適
  • 用途に合わせて単線タイプと撚り線タイプをラインナップ
  • 単線タイプはパワーオーバーイーサネット(PoE)対応(IEEE 802.3af)製品への接続にも使用可能
  • 高密度な配線を行う場合には、お客様のご要望により事前にラベルを貼付して納品することも可能(要打合せ)

カテゴリ6 細径ケーブル 仕様

撚り線タイプ仕様

導体 撚り線 AWG30 x 4対
0.25mm 0.05SQ相当
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 脱鉛PVC
ケーブル外径 Φ3.2mm
特記事項 最長5m以下
PoE使用不可
コネクタ PANDUIT社製 SP630
撚り線 構造図

撚り線タイプはPoE(パワーオーバーイーサネット)への使用はできません。誤ってPoE(電力供給型IP電話・カメラ)等、過度な電流が流れる機器へ使用しますと発熱の危険があります。

導体にAWG30撚線を使用することにより細径化しております。そのためにIL(挿入損失)はTIA規格の約2.4倍あります。


単線タイプ仕様

導体 単線 0.3mm(AWG28相当) x 4対
AWG28 0.08SQ相当
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 鉛フリーPVC
ケーブル外径 Φ4.4mm
特記事項 十字介在
コネクタ PANDUIT社製 SP628
PoE対応

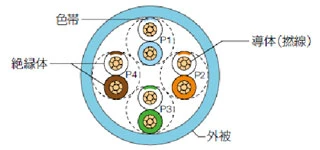

単線 構造図

細径導体を使用しているため、挿入損失は、TIA規格の1.7倍以下で管理しております。パーマネントリンク長(永久に変わることのないリンク長=常設リンク長)を最大50mとして下さい。

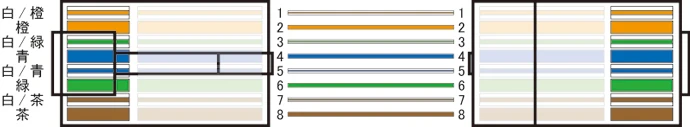

ストレート配線(568B)

ストレート配線(568B)

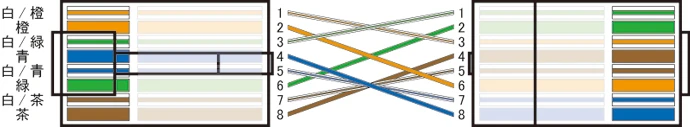

1000BASE-T クロス配線(568B)

1000BASE-T クロス配線(568B)

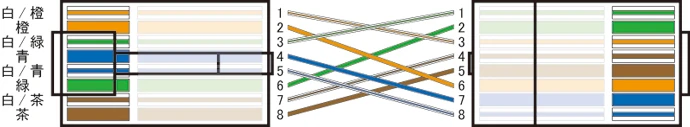

1000BASE-TX クロス配線(568B)

1000BASE-TX クロス配線(568B)

カテゴリ6 細径ケーブル 発注情報

撚り線タイプ 型番

長さ ケーブルカラー:薄青
ストレート配線 1000BASE-TX
クロス配線
1000BASE-T
クロス配線
1m C6S-SLIM-LB-01 C6X-SLIM-LB-01 C6XT-SLIM-LB-01
2m C6S-SLIM-LB-02 C6X-SLIM-LB-02 C6XT-SLIM-LB-02
3m C6S-SLIM-LB-03 C6X-SLIM-LB-03 C6XT-SLIM-LB-03
5m C6S-SLIM-LB-05 C6X-SLIM-LB-05 C6XT-SLIM-LB-05
特注長 C6S-SLIM-LB-** C6X-SLIM-LB-** C6XT-SLIM-LB-**

撚り線タイプはPoE(パワーオーバーイーサネット)への使用はできません。
特注長(**)入力例 0.5m=00.5、1.5m=01.5、3.5m=03.5、5m以下でご指定願います。
他のケーブルカラー(橙、赤、黄、薄緑、緑、青、クリーム、白、灰、桃、紫、黒、茶)についてもお気軽にお問い合せ下さい。

ケーブル色ラインナップ【撚り線】
撚り線 ケーブルカラー
※注記:同じ色名・色型番でも撚り線と単線では色見が異なります。


単線タイプ 型番

長さ ケーブルカラー:水色
ストレート配線 1000BASE-TX
クロス配線
1000BASE-T
クロス配線
1m C6S-SLIM-SO-LB-01 C6X-SLIM-SO-LB-01 C6XT-SLIM-SO-LB-01
2m C6S-SLIM-SO-LB-02 C6X-SLIM-SO-LB-02 C6XT-SLIM-SO-LB-02
3m C6S-SLIM-SO-LB-03 C6X-SLIM-SO-LB-03 C6XT-SLIM-SO-LB-03
5m C6S-SLIM-SO-LB-05 C6X-SLIM-SO-LB-05 C6XT-SLIM-SO-LB-05
10m C6S-SLIM-SO-LB-10 C6X-SLIM-SO-LB-10 C6XT-SLIM-SO-LB-10
特注長 C6S-SLIM-SO-LB-** C6X-SLIM-SO-LB-** C6XT-SLIM-SO-LB-**

特注長(**)入力例 15m=15、20m=20

ケーブル色ラインナップ【単線】
単線 ケーブルカラー
※注記:同じ色名・色型番でも撚り線と単線では色見が異なります。

ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル/表示】について
