カテゴリ6 細径 多対インナーシースケーブル

カテゴリ6 細径 多対インナーシースケーブル
特注OK全数検査RoHS対応PoE対応

カテゴリ6 細径 多対インナーシースケーブルは、細径の4対線(UTP)を6本束ね1本にしたケーブルです。ローゼットのポート数に合わせて対数を選定し、ケーブル敷設作業を軽減することが出来ます。また、ラック内およびラック間の機器配線などにもご使用頂けます。

  • 従来品と比較して細径・軽量
  • 配線の省スペース化が可能(従来品の0.5mm x 24Pに比べ約30%減)
  • パワーオーバーイーサネット(PoE)対応(IEEE 802.3af)
  • 環境にやさしい鉛フリーPVC採用
  • 各ユニットには番号表示があり、接続元/接続先でも識別が容易
  • 両端の各ユニットにRJ45モジュラープラグ付き

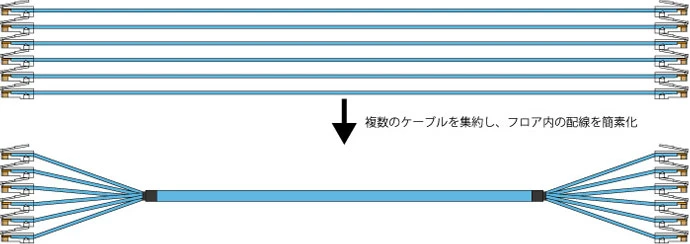

カテゴリ6 細径 多対インナーシースケーブル イメージ

カテゴリ6 細径 多対インナーシースケーブル イメージ

カテゴリ6 細径 多対インナーシースケーブル 仕様

カテゴリ6 細径 多対インナーシースケーブル仕様

導体 単線 AWG28 x 4対 x 6ユニット
0.3mm 0.08SQ相当
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 脱鉛PVC
ケーブル外径 Φ12.3mm(内部シース Φ3.7mm)
特記事項 最長50m
コネクタ PANDUIT社製 SP628

細径導体を使用しているため、挿入損失は、TIA規格の1.7倍以下で管理しております。
パーマネントリンク長(永久に変わることのないリンク長=常設リンク長)を最大50mとして下さい。

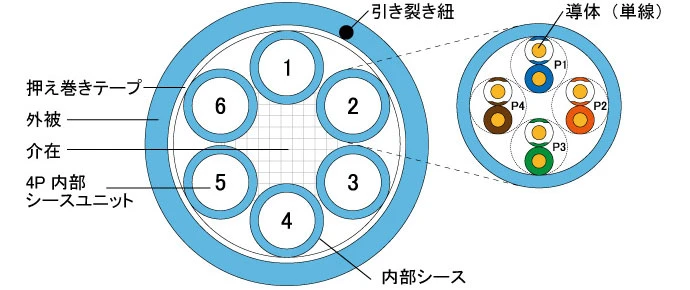

構造図イメージ

構造図

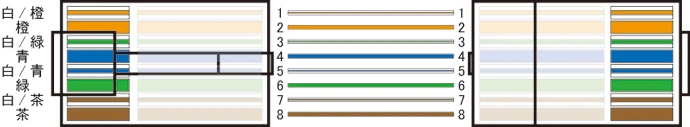

ストレート配線(568B)

ストレート配線(568B)

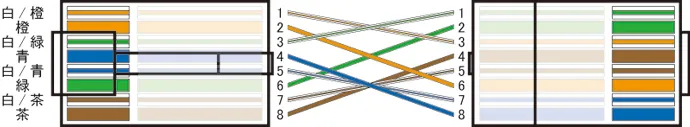

1000BASE-T クロス配線(568B)

1000BASE-T クロス配線(568B)

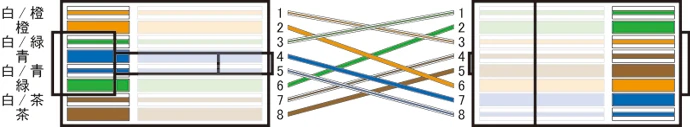

1000BASE-TX クロス配線(568B)

1000BASE-TX クロス配線(568B)

カテゴリ6 細径 多対インナーシースケーブル 発注情報

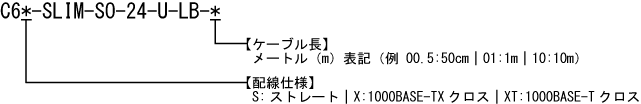

カテゴリ6 細径 多対インナーシースケーブル 型番

ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル/表示】について
