D端子ケーブル 2021年12月末で販売終了
D端子ケーブルは、HDD・DVD・デジタルチューナーなどとテレビなどのD端子付きの機器同士を接続する為のケーブルです。

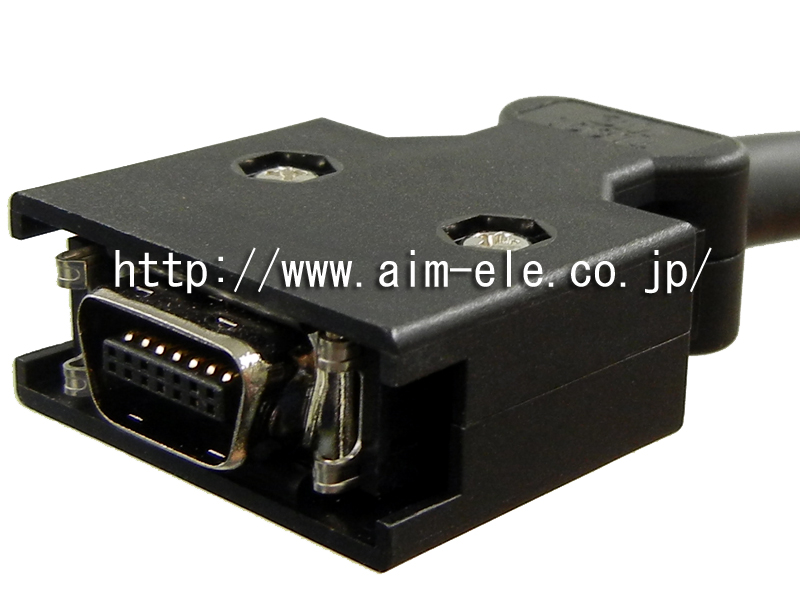

- D端子プラグ（ハーフピッチセントロニクス（ベローズ）14pinオス）D1～D5端子対応
- 両端D端子ケーブルは同軸入り複合二重シールドケーブルを使用しています。（同軸ケーブルは75Ω）
- 片側D端子プラグと片側RCA（オス/メス）または片側BNC（オス）の組合せも可能（同軸3芯ケーブル75Ω使用）

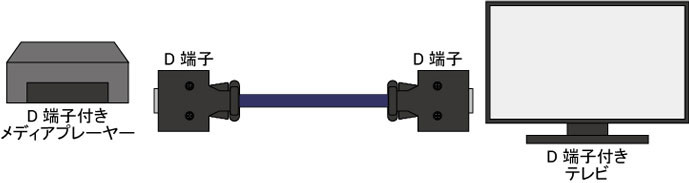

D端子ケーブル 接続イメージ

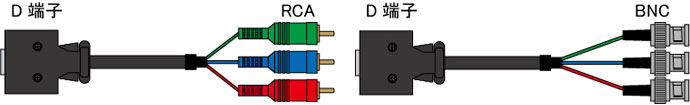

片側をRCA（オス/メス）またはBNC（オス）の組合せも可能
D端子ケーブル 仕様
同軸入り複合12心2重シールドケーブル（UL20276）
| No. | 色 | 導体 | 特性インピーダンス | 断面図 |
|---|---|---|---|---|
| A1 | 赤（同軸） | 7/0.127 | 75±5Ω |  |
| A2 | 緑（同軸） | 7/0.127 | 75±5Ω | |
| A3 | 青（同軸） | 7/0.127 | 75±5Ω | |
| B1 | 青 | 7/0.16 | 100±10Ω | |
| B2 | 灰 | 7/0.16 | 100±10Ω | |
| B3 | 赤 | 7/0.16 | 100±10Ω | |
| B4 | 橙 | 7/0.16 | 100±10Ω | |
| B5 | 緑 | 7/0.16 | 100±10Ω | |
| B6 | 黄 | 7/0.16 | 100±10Ω | |
| C1 | 黒 | 7/0.16 | 90±10Ω | |
| C2 | 茶 | 7/0.16 | 90±10Ω | |
| C3 | 白 | 7/0.16 | 90±10Ω |
ケーブル外径：7.2mm シース色：青
同軸3芯ケーブル仕様（75Ω）
1.5C-2VS x 3芯 シース色：黒
D端子ケーブル 発注情報
| 型番 | コネクタ1 | コネクタ2 | ケーブル長 | 備考 |
|---|---|---|---|---|
| AVJ-DTNM/DTNM-01 | D端子プラグ | D端子プラグ | 1m | 参考図面 |
| AVJ-DTNM/DTNM-03 | D端子プラグ | D端子プラグ | 3m | |
| AVJ-DTNM/DTNM-05 | D端子プラグ | D端子プラグ | 5m | |
| AVJ-DTNM/RP31-01 | D端子プラグ | RCAプラグx3（赤緑青） | 1m | 参考図面 |
| AVJ-DTNM/RP31-03 | D端子プラグ | RCAプラグx3（赤緑青） | 3m | |
| AVJ-DTNM/RP31-05 | D端子プラグ | RCAプラグx3（赤緑青） | 5m | |
| AVJ-DTNM/RS31-01 | D端子プラグ | RCAソケットx3（赤緑青） | 1m | 参考図面 |
| AVJ-DTNM/RS31-03 | D端子プラグ | RCAソケットx3（赤緑青） | 3m | |
| AVJ-DTNM/RS31-05 | D端子プラグ | RCAソケットx3（赤緑青） | 5m | |
| AVJ-DTNM/3BNCM-01 | D端子プラグ | BNCオスx3 | 1m | 参考図面 |
| AVJ-DTNM/3BNCM-03 | D端子プラグ | BNCオスx3 | 3m | |
| AVJ-DTNM/3BNCM-05 | D端子プラグ | BNCオスx3 | 5m |
