DVI 光エクステンダー
全数検査
RoHS10対応
DVI光エクステンダーは、DVI端子を持つ機器を長距離接続可能なコネクタサイズの延長機器です。
OM3の光ファイバーを4芯接続し、最大500mの映像伝送が可能となります。
OM3光ファイバーケーブル4本で、最大500mの長距離接続が可能
最大解像度はWUXGA（1920dpi×1200dpi）まで対応
光ファイバーの接続はLCコネクタを採用
非圧縮伝送

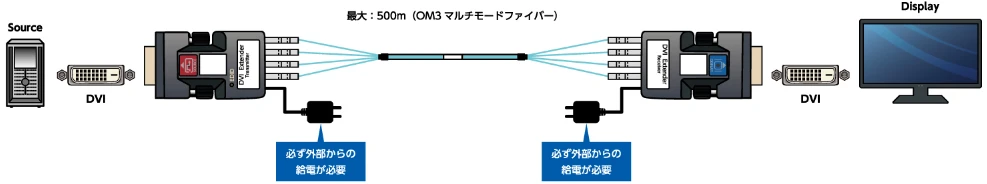

接続例
DVI 光エクステンダー 仕様
| DVI 規格 | DVI 1.0 準拠 |
| HDCP | 非対応 |
| 最大解像度 | WUXGA（1920dpi×1200dpi） |
| 伝送距離 | 最大500m（*OM3光ファイバー） |
| 機器接続側コネクタ | DVI-D 18Pin オス シングルリンク |
| ケーブル接続側コネクタ | LCコネクタ×4個 |
| 電源 | DC 5V / 1A ACアダプタ2個付属（送受信機の両方に接続） |
| 消費電力 | 最大 2.5W（送受信機の合計） |
| 寸法 | W:39mm × D:69mm × H:15mm（突起部含まず） |
| 重量 | 約190g（送受信機の合計） |
| 動作/保存温度 | 動作: −10℃〜50℃ / 保存: −25℃〜55℃ |
| 相対湿度 | 10〜90% RH（結露無きこと） |
注意事項
本製品には方向性がございます。
「送信機側（Transmitter）」「受信機側（Receiver）」を正しく接続してご使用ください。
逆に接続された場合、正常に動作いたしませんのでご注意ください。
注意事項
各DVIコネクタは外部給電が必須となります。
付属のACアダプタをそれぞれ接続し、電源を供給した上でご使用ください。
注意事項
すべての市販機器との接続を保証するものではございません。
DVI エクステンダー 光ケーブル 4芯 LC 発注情報
| 型番 | 製品名 |
|---|---|
| DVI-EX500 | DVI 光エクステンダー |
CHECK
本製品には、光ファイバーケーブルは付属しておりません。
ケーブルにつきましては、お客様のご使用環境に応じてご提案が可能でございます。お気軽にお問い合わせください。
【光ファイバーケーブルの製品例】

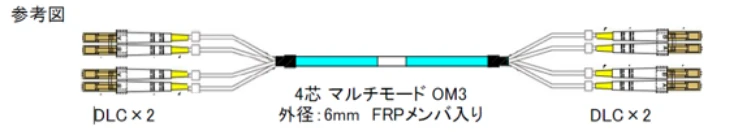

補強ケーブル
コード集合：ART2-DLC/DLC-OM3-**-4C-EX
※テンションメンバは首元でカットします
https://www.aim-ele.co.jp/products/om3-marugata-optical/

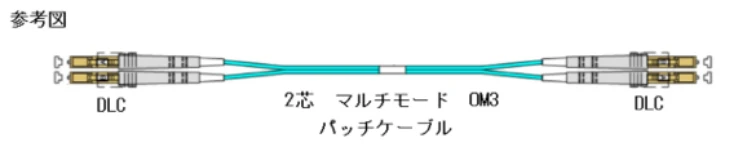

パッチケーブル
パッチケーブル：AFP2-DLC/DLC-10G-50-**
※DVI光エクステンダーは4芯の接続が必要なため、2芯パッチケーブルを2本ご使用ください。
https://www.aim-ele.co.jp/products/10goptical/
