ラッチ付きUSB2.0ケーブル 販売終了

ラッチ付きUSB2.0ケーブル
在庫有り特注OK全数検査RoHS対応

ラッチ付きUSB2.0ケーブルは、コネクタ(USB Type Aのプラグ(オス))部にラッチ機構を備えたケーブルです。USB Type Aのジャック(メス)にワンタッチでラッチが掛かり抜け防止に役立ちます。

カタログダウンロード

  • 車載など振動が発生する環境の抜け防止として
  • 筐体内部配線用の抜け防止として
  • ケーブルの抜け防止に特別な用具は必要なし(コネクタ部のサイドラッチにより抜けにくい仕様)
  • ケーブル長は2m、3mをラインナップ
  • 評価用サンプルをご用意しておりますのでお気軽にお問い合わせ下さい

サイドレバーを押す事により、ラッチを解除し抜く仕様となっております。

接続イメージ

ラッチ付きUSB2.0ケーブル 仕様

接続イメージ
コネクタ Type Aプラグ(オス)
ケーブル UL2725 28AWGx1P 28AWGx2C
カラー
外径 3.5mm
規格 USB2.0
保持力 50N(参考値)*

*Amphenol社の型番:87583-3010RPALFでの参考値になります。

ラッチ部のラインナップはType A(オス)のみ。

全ての機器にロックが掛かることを保証するものではございません。
事前検証用サンプルのお貸出をしておりますのでお気軽にお問い合わせ下さい。

ラッチ付きUSB2.0ケーブル 発注情報 販売終了

型番 CN1 CN2 長さ 備考
USB-A-LK/B-02 Type A オス Type B オス 2m 参考図面 Type A オス-Type B オス
USB-A-LK/B-03 Type A オス Type B オス 3m
USB-A-LK/M-02 Type A オス Micro B オス 2m 参考図面 Type A オス-Micro B オス
USB-A-LK/M-03 Type A オス Micro B オス 3m

発注情報に記載が無い両端USBコネクタの場合はLOT数が必要になります。詳しくはお問い合わせ下さい。

ラッチ付きコネクタ(Type A(オス))を利用して、片側コネクタの特注加工なども対応可能です。

特注製作例

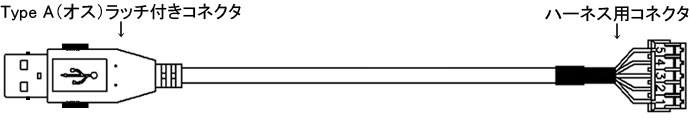

特注製作例1

特注製作例2
