HDMI 光エクステンダー
全数検査
RoHS10対応
ARC
HDR
HDMI光エクステンダーは、HDMI端子を持つ機器を長距離接続可能なコネクタサイズの延長機器です。
OM3の光ファイバーを1芯接続し、最大150mの映像伝送が可能となります。
OM3光ファイバーケーブル1本で、最大150mの長距離接続が可能
最大解像度 は4K/60p(18Gbps)まで対応
光ファイバーの接続はLCコネクタを採用
超小型 「親指(Thumb/サム)」 サイズ 設計
非圧縮伝送

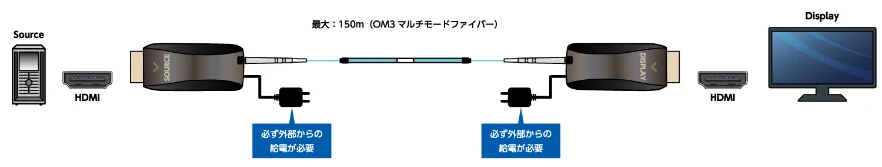

接続例
HDMI 光エクステンダー 仕様
| HDMI規格 | ver2.0準拠 |
| HDCP | HDCP 2.2 対応 |
| 最大解像度 | 4K/60p (3840 × 2160) |
| 伝送距離 | 最大150m(OM3光 ファイバー)* |
| 機械接続側コネクタ | HDMI Type-A (プラグ) |
| ケーブル接続側コネクタ | LC コネクタ (マルチモード) ×1個 |
| 電源 | USB Micro-B ソケット (送受信機 各1) |
| 付属品 | 5V/1A ACアダプタ2個 (送受信機の両方に接続) USB Type-A to Micro-B 0.5m 2本 |
| 消費電力 | 最大 1.1W (送受信機の合計) |
| 寸法 | W：20mm × D：45mm × H：12mm (突起部含まず) |
| 重量 | 約 47g (送受信機の合計) |
| 動作/保存 温度 | 動作：0℃～50℃ / 保存：-25℃～55℃ |
| 相対湿度 | 10～90% RH (結露無きこと) |
*OM4光ファイバーを使用した場合、最大300mまで伝送可能。
注意事項
本製品には方向性がございます。「送信機側（SOURCE）」「受信機側（DISPLAY）」を正しく接続してご使用ください。
逆に接続された場合、正常に動作いたしませんのでご注意ください。
注意事項
各HDMIコネクタは外部給電が必須となります。
付属のACアダプタをそれぞれ接続し、電源を供給した上でご使用ください。
注意事項
すべての市販機器との接続を保証するものではございません。
HDMI 光エクステンダー 発注情報
| 型番 | 製品名 | 備考 |
|---|---|---|
| U4MI-EX150 | HDMI 光エクステンダー | 送信機×１、受信機×１ |
CHECK
本製品には、光ファイバーケーブルは付属しておりません。
ケーブルにつきましては、お客様のご使用環境に応じてご提案が可能でございます。お気軽にお問い合わせください。
【光ファイバーケーブルの製品例】
| 型番 | 製品名 | 備考 |
|---|---|---|
| ART2-LC/LC-10G-50-**-1C-EX | OM3補強丸型光ケーブル | 配管内や天井裏等の長距離配線用 |
| AFP2-LC/LC-10G-50-**-1C | OM3光ファイバーケーブル |
※型番の「**」はケーブル長で、1mであれば「01」
※テンションメンバは首元でカットします
OM3補強丸型光ケーブル
CHECK
この他にも多芯ケーブルやOM4などのケーブルの提案が可能でございます。
