XLR（キャノンタイプ）互換
コネクタ・ケーブル
（NEUTRIK：ノイトリック製）
特注OK
全数検査
RoHS10対応
難燃対応
JIS C 3005
XLR（キャノンタイプ）互換コネクタ・ケーブルは、業務用や放送用機器などの音響用機器・マイクに多く使用されているコネクタ・ケーブルです。接続機器のインターフェースに合わせてコネクタ・配線仕様など様々な組合せにも対応致します。
機器に付属のケーブルでは長さが足りない場合
既設ケーブルの延長を行ないたい場合
音響用機器と周辺機器の接続
放送用機器と周辺機器の接続

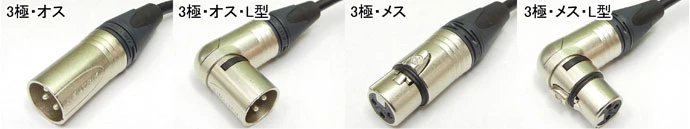

接続用途によりＬ型（プラグ、ソケット）も選択可能
ケーブルは電磁シールドマイクケーブル（4E6S）を使用
XLR（キャノンタイプ）互換コネクタ・ケーブル 仕様
ケーブル仕様
| 導体 | 材質：軟銅撚線 AWG：25 構成：40/0.08 外径：0.58 |
|---|---|
| 絶縁体 | 材質：架橋ポリエチレン 外径：1.38±0.06 |
| シールド | 編組 材質：スズメッキ軟銅線 |
| シース | 材質：PVC（艶消し・非鉛配合） 色：黒 外径：6.0±0.3 |
断面イメージ
コネクタ ピン番号
配線仕様：ストレート配線
XLR（キャノンタイプ）互換コネクタ・ケーブル 発注情報
| 型番 | CN1 | CN2 | 長さ | 備考 |
|---|---|---|---|---|
| AV-N3MS/N3MS-S-BK-10 | 3極・オス・シルバー | 3極・オス・シルバー | 10m | 参考図面 |
| AV-N3MS/N3FS-S-BK-10 | 3極・オス・シルバー | 3極・メス・シルバー | 10m | 参考図面 |
| AV-N3FS/N3FS-S-BK-10 | 3極・メス・シルバー | 3極・メス・シルバー | 10m | 参考図面 |
| AV-N3FS/35SP-10 | 3極・メス・シルバー | ステレオミニプラグ Φ3.5 | 10m | 参考図面 |
他の長さについてもお気軽にご相談下さい。
CHECK
ケーブルに有償オプションにてラベルを作成・貼付することも可能です。
有償オプション 【ラベル／表示】について
