ツイストペア(TP)のシールド種類

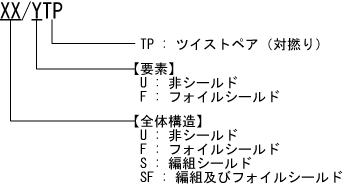

ケーブル命名法(参考 JIS X 5150(ISO/IEC 11801))
ケーブルの種類
全体 | 要素(芯線) | シールドイメージ | 略号 |
---|---|---|---|
非シールド (U) |
非シールド (U) |
![]() |
U/UTP UTP |
非シールド (U) |
フォイルシールド (F) |
![]() |
U/FTP STP |
フォイルシールド (F) |
非シールド (U) |
![]() |
F/UTP FTP |
フォイルシールド (F) |
フォイルシールド (F) |
![]() |
F/FTP |
編組シールド (S) |
非シールド (U) |
![]() |
S/UTP |
編組シールド (S) |
フォイルシールド (F) |
![]() |
S/FTP S-FTP |
編組およびフォイルシールド (SF) |
非シールド (U) |
![]() |
SF/UTP |
編組およびフォイルシールド (SF) |
フォイルシールド (F) |
![]() |
SF/FTP |
