音声ケーブルのフォーンプラグとは
音響機器の接続に用いられるプラグのことをいいます。
主なフォーンプラグの種類
主に直径6.3mmの標準プラグ、3.5mmのミニプラグ、2.5mmのミニミニプラグの3種類があります。
図1
| 図1、A寸法 | 呼称 | 用途 |
|---|---|---|
| 6.3mm | フォーンプラグ（標準プラグ） （プラグ/ジャック） |
業務用や民生用の音楽機器などで広く使われています。 |
| 3.5mm | ミニプラグ （プラグ/ジャック） |
音楽プレイヤーやパソコン、スマートフォンなどで一般的に使用されています。 |
| 2.5mm | ミニミニ(マイクロ）プラグ （プラグ/ジャック） |
携帯機器やデータレコーダー、ICレコーダーのコントロール端子などに使われます。 |
極数について
フォーンプラグは、金属部分にある絶縁体のリングの本数によって、分類されます。

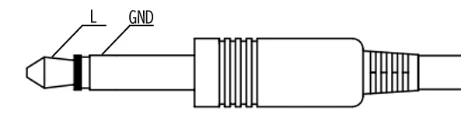

2極
モノラル音声の出力に使用されます。
2極

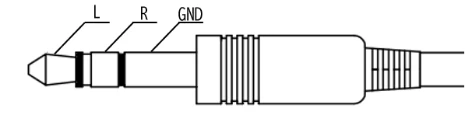

3極
ステレオ音声の出力に使用されます。
3極
4極
ステレオ音声とマイク入力に対応します。
4極プラグの代表的なものとして
OMPTスタンダードとCTIAスタンダードの
2種類の規格があります。

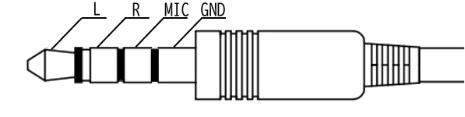

4極 OMPTスタンダード

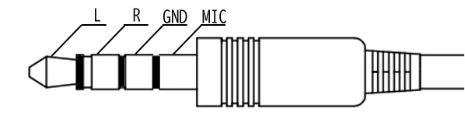

4極 CTIAスタンダード
注意事項
・4極には、音声+映像用として使用されるものもあります。
・規格が統一されていないため、複数のピンアサインパターンがありますので、ご使用機器のメーカーへ問合せしていただきピンアサインを十分ご確認ください。
