LANケーブルのA結線とB結線の違いとは
A結線、B結線とはピンの接続が違うだけで、性能の違いはありません。
通常、LANに使われているRJ－45タイプのコネクタには、T568A配列とT568B配列という配列結線(注1)があり
この中でT568AをA結線と呼び、T568BをB結線と呼んでいます。
これはアメリカのANSI/TIA/EIA-569A規格によって決められたものです。
注1：配列結線とはケーブルの どの線がコネクタの どのピンにつながるかというものです。

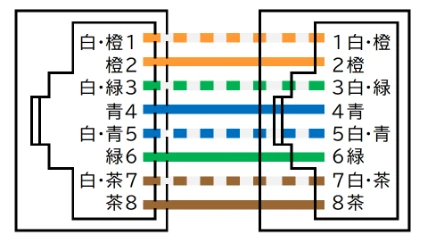

B結線（T568B）とは
B結線は、コネクタのピンNo.1と2にケーブルの橙を接続し、ピンNo.3と6に緑を接続したものです。

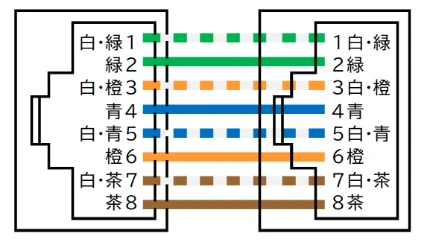

A結線（T568A）とは
A結線は、コネクタのピンNo.1と2にケーブルの緑色を接続し、ピンNo.3と6に橙色を接続したものです。
注意事項
・LANケーブルを扱う場合は、A結線とB結線を混在させず、どちらかに統一してください。
・A結線とB結線が混在していると、片側のコネクタだけを見ると一見クロス配線に見え、間違いのもとです。
POINT
ここ近年はB結線が主流です。
なお、LANケーブルにはアメリカのANSI/TIA/EIA-569A規格以外にも国際規格や日本のJIS規格などがありますが
国際規格やJIS規格にはA配列、B配列といった区別はなく、ただピンの対の割り当てだけが規定されていて、
どの対をどう割り当ててもよいことになっています。
つまり、アメリカのANSI/TIA/EIA-569Aに準拠した規格を採用した国だけに、
A結線とB結線の違いがあるということになります。
