MPOケーブル 延長接続イメージ

MPOケーブル 延長接続イメージ

40GBASE-SR4 QSFP+トランシーバ間や100GBASE-SR4 QSFP28トランシーバ間をMPOケーブルで直接接続する場合、通常はType-Bケーブルで接続しますが、ネットワークの変更によって既存のケーブルをさらに延長して接続させたい場合があります。

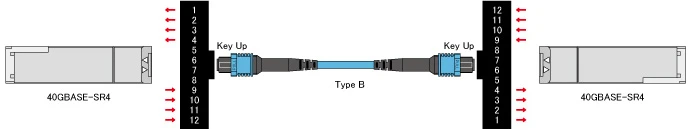

40GBASE-SR4 QSFP+トランシーバ 接続イメージ

40GBASE-SR4 QSFP+トランシーバ 接続イメージ

以下は、Type-AケーブルまたはType-Bケーブルで延長したい場合の中継アダプタとの組合せをご紹介します。

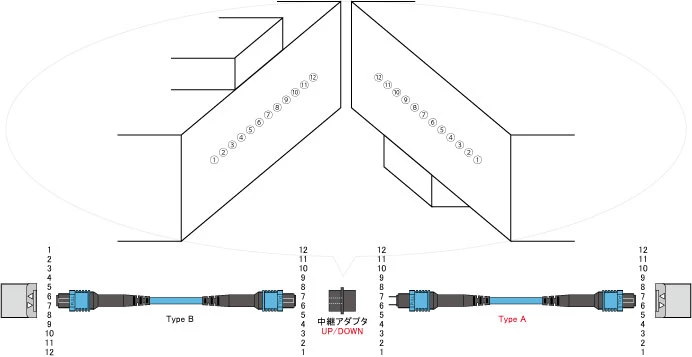

Type-Aケーブルで延長したい場合

中継アダプタは、KeyがUp/Downのものを使用して下さい。

Type-Aケーブルで延長したい場合

中継する場合は、必ずオス(ピンあり) とメス(ピンなし)で接続してください。

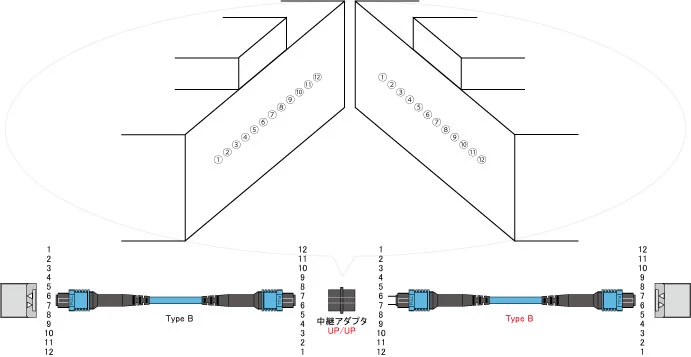

Type-Bケーブルで延長したい場合

中継アダプタは、KeyがUp/Upのものを使用して下さい。

Type-Bケーブルで延長したい場合

弊社取扱いのMPO中継アダプタは、Up/Down、Up/Upの切り替えが可能です。

中継する場合は、必ずオス(ピンあり) とメス(ピンなし)で接続してください。

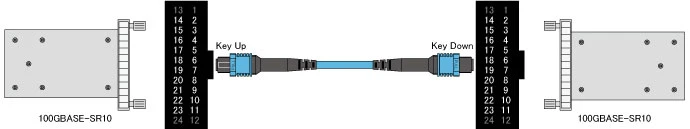

<参考1>100GBASE-SR10の接続イメージ

100GBASE-SR10 接続イメージ

<参考2>MPO 24心の極性(Type-A、Type-B)について

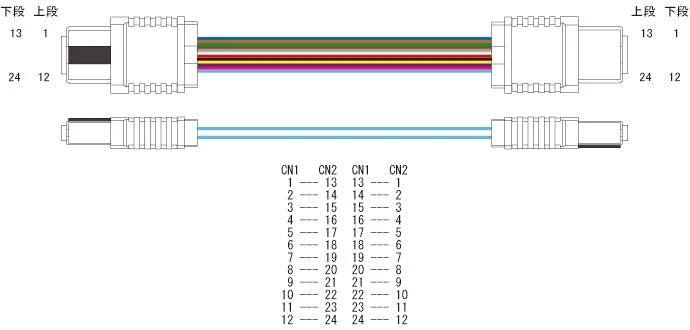

Type-A

MPO24 Type-A

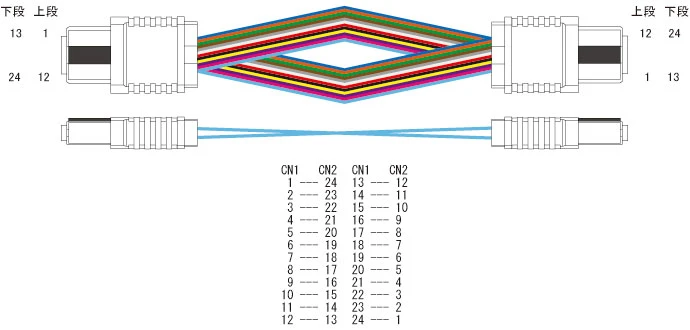

Type-B

MPO24 Type-B

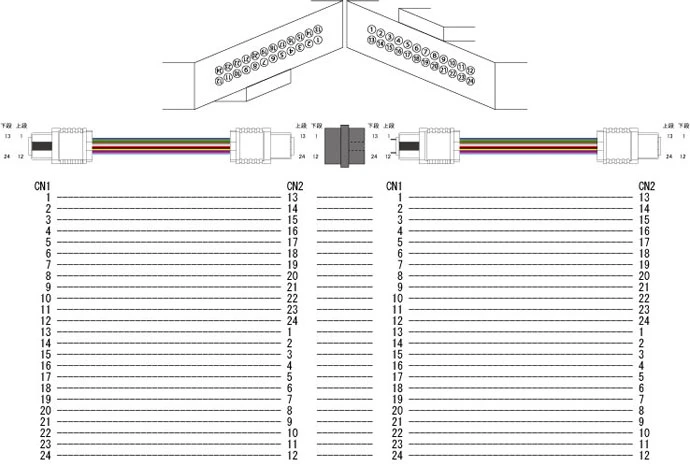

<参考3>MPO 24心 Type-Aの延長について

中継アダプタはUp/Downを使用

MPO 24心 Type-Aの延長イメージ
