プラグとソケットに関して
電源ケーブルのプラグとソケットにはNEMA規格とIEC60320規格のものがあります。

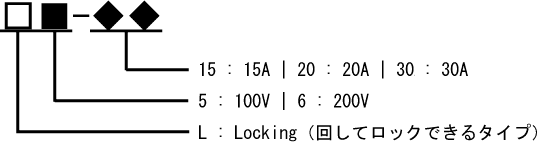

NEMA規格のプラグ/ソケット
プラグ (オス) |
![]() L5-15 (15A-125V) |
![]() 5-15 (15A-125V) |
![]() L5-20 (20A-125V) |
![]() 5-20 (20A-125V) |
![]() L5-30 (30A-125V) |
---|---|---|---|---|---|
![]() L6-15 (15A-250V) |
![]() 6-15 (15A-250V) |
![]() L6-20 (20A-250V) |
![]() 6-20 (20A-250V) |
![]() L6-30 (30A-250V) |
|
ソケット (メス) |
![]() L5-15 (15A-125V) |
![]() 5-15 (15A-125V) |
![]() L5-20 (20A-125V) |
![]() 5-20 (20A-125V) |
![]() L5-30 (30A-125V) |
![]() L6-15 (15A-250V) |
![]() 6-15 (15A-250V) |
![]() L6-20 (20A-250V) |
![]() 6-20 (20A-250V) |
![]() L6-30 (30A-250V) |
IEC60320規格のプラグ/ソケット
・偶数 = プラグ(オス)
・奇数 = ソケット(メス)
プラグ (オス) |
![]() C14 |
![]() C20 |
|
---|---|---|---|
ソケット (メス) |
![]() C13 |
![]() C15 |
![]() C19 |
