フラットケーブルのカラーコードについて

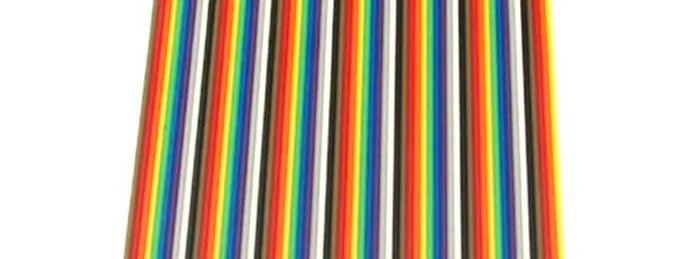

フラットケーブルはとてもカラフルで綺麗ですが、これはケーブルメーカーが好きな色を適当に並べている訳ではありません。

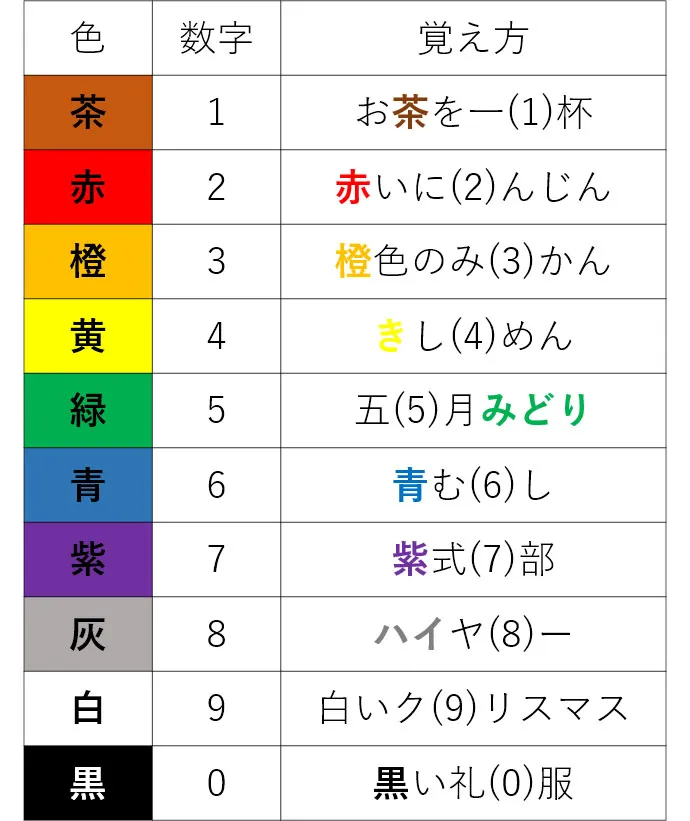

色と数字を関連付けたカラーコードなるものが存在していて、これに従って並べられているのです。

元々は抵抗器の値を表す為に使用していたカラーコードを、フラットケーブルに取り入れたそうです。

色と数字の関係性によりピンアサインを決められますので、カラーコードを覚えることにより、都度ブザーなどで導体を当たらなくても、両端の結線が簡単に出来ます。

尚、多芯(丸)ケーブル・電源ケーブル・LANケーブルなどは色識別が異なりますのでご注意ください
