M12アングルコネクタのケーブル出し口方向について

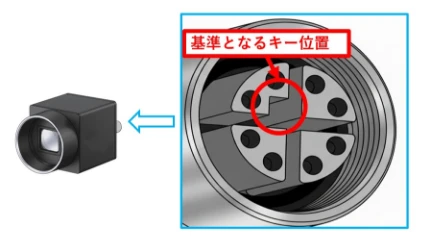

当社のキー位置の基準に対するケーブル出し口方向

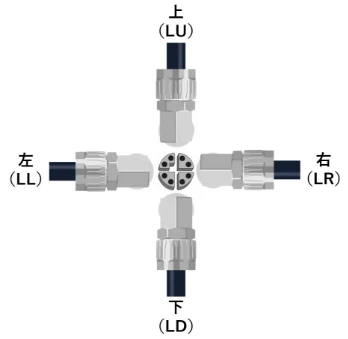

下記のキー位置を基準とし、(LU)(LD)(LL)(LR)の4方向のケーブル出し口の指定可能です。

カメラ側キー位置とケーブル出し口の組合せ一覧

カメラ機種によっては当社で定めているキー位置と異なる場合があります。
キー位置が異なる場合は、下記の組合せ表を参照しケーブル出し口を選定ください。

10GigE Vision対応LANケーブル品名情報

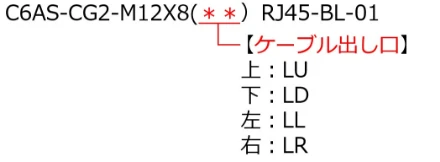

固定仕様ケーブル型番例（ CN1：RJ45、CN2：M12アングルコネクタ）

		ケーブル方向
		上	下	左	右
カメラ側キー位置	左上（当社基準）	M12X8(LU)	M12X8(LD)	M12X8(LL)	M12X8(LR)
	右上	M12X8(LL)	M12X8(LR)	M12X8(LD)	M12X8(LU)
	右下	M12X8(LD)	M12X8(LU)	M12X8(LR)	M12X8(LL)
	左下	M12X8(LR)	M12X8(LL)	M12X8(LU)	M12X8(LD)

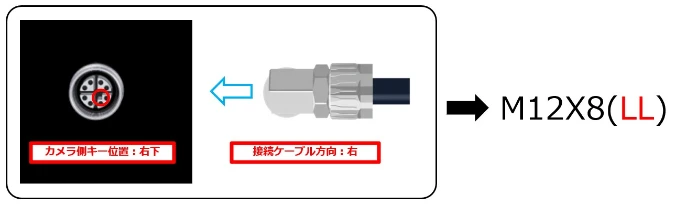

【ケーブル出し口選定の例】カメラ側キー位置：右下、接続ケーブル方向：右
