M12コネクタについて
M12コネクタの種類と用途について
M12 コネクタとは国際規格〈IEC61076-2-101〉による12mmのカップリングネジを備えた防水丸型コネクタです。

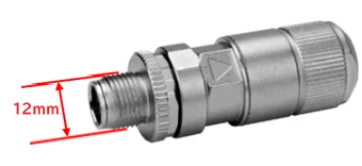

M12オスプラグ形状
M12コネクタの種類（コーディング）について
Aコード、Bコード、Cコード、Dコード、Xコード、Yコード、Sコード、Tコード、Lコード、Kコード、Mコードが含まれます。
※現状、弊社でのお取り扱いは、Aコード、Dコード、Xコード となります。
M12コネクタの用途について
| Aコード | 2 ピン、3 ピン、4 ピン、5 ピン、6 ピン、8 ピン、12 ピン、17 ピンで利用可能、 主にセンサー、アクチュエーター、小電力およびデータ伝送に使用されます。 |
|---|---|
| Dコード | 4 ピン、産業用イーサネット（Ethernet/IP、PROFINET など）などの 100Mbpsの データ伝送に広く使用されています。 |
| Xコード | 8 ピン、産業用イーサネット、マシン ビジョンなどの 10G bps データ伝送に 広く使用されています。 |
各コーディングによるピン数とピン配列
| ピン数 | A | D | X | |||
|---|---|---|---|---|---|---|
| オス | メス | オス | メス | オス | メス | |
| 2 |  |
 |
||||
| 3 |  |
 |
||||
| 4 |  |
 |
 |
 |
||
| 5 |  |
 |
||||
| 6 |  |
 |
||||
| 8 |  |
 |
 |
 |
||
| 12 |  |
 |
||||
| 17 |  |
 |
||||
注）同じ極数(ピン数)でもコーディングが異なるとピン配置・誤挿入防止KEYがあり互換性無し(嵌合不可)
例）8ピンのAコードとXコードは嵌合出来ません。互換性無し(嵌合不可)
